16.12.20. Замена подрулевых переключателей

 ПОРЯДОК ВЫПОЛНЕНИЯ

На автомобиле применен трехрычажный подрулевой переключатель, установленный на рулевой колонке. Переключатели указателя поворотов, света фар и режима работы очистителя и омывателя имеют общий корпус.
Снимаем рулевое колесо (см. Снятие и установка рулевого колеса).

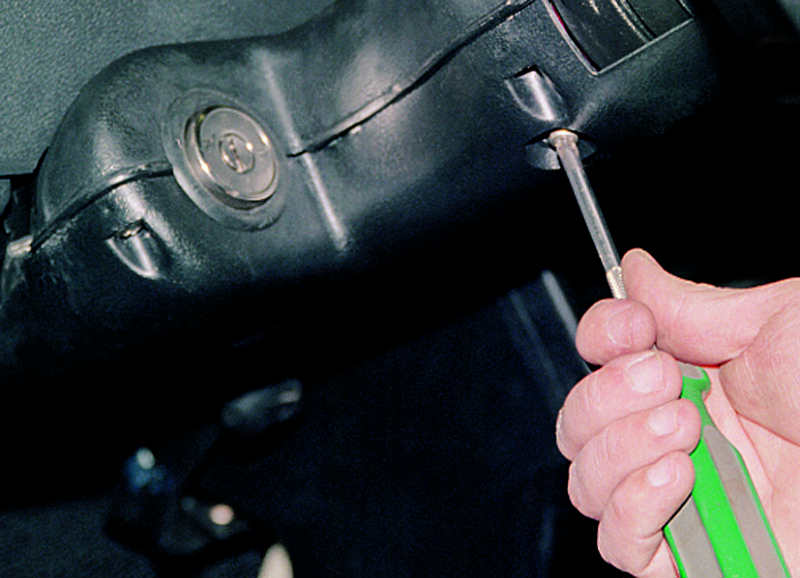

Крестообразной отверткой отворачиваем четыре винта, стягивающие с двух сторон половинки кожуха рулевой колонки,...

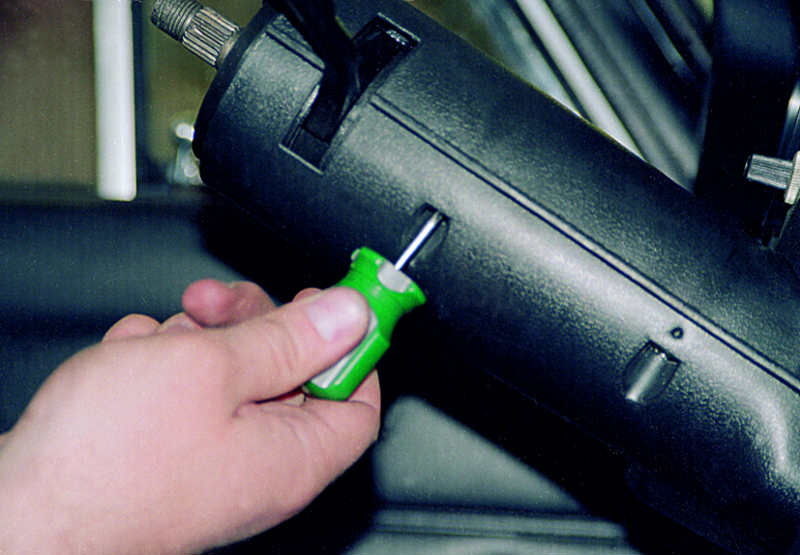

…и один саморез, фиксирующий нижнюю половину на колонке.

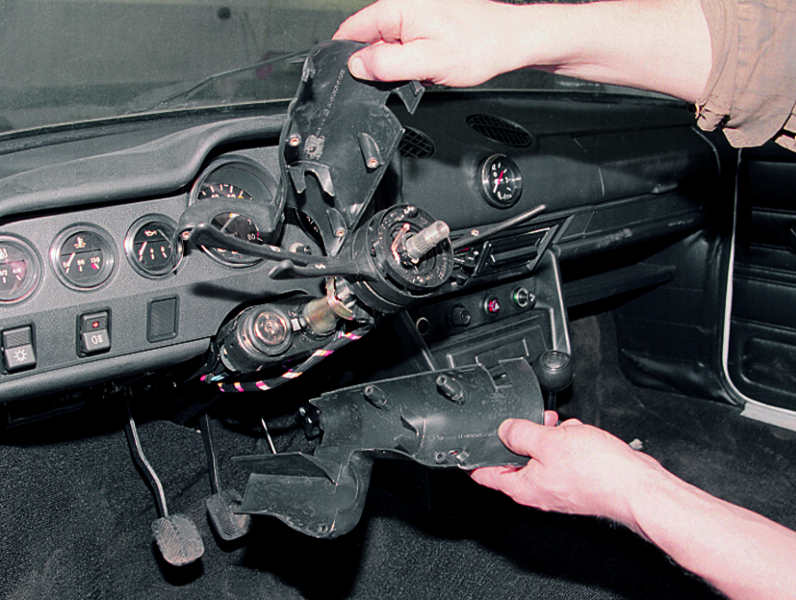

Снимаем верхнюю и нижнюю половину кожуха...

Снимаем комбинацию приборов (см. Снятие комбинации приборов).

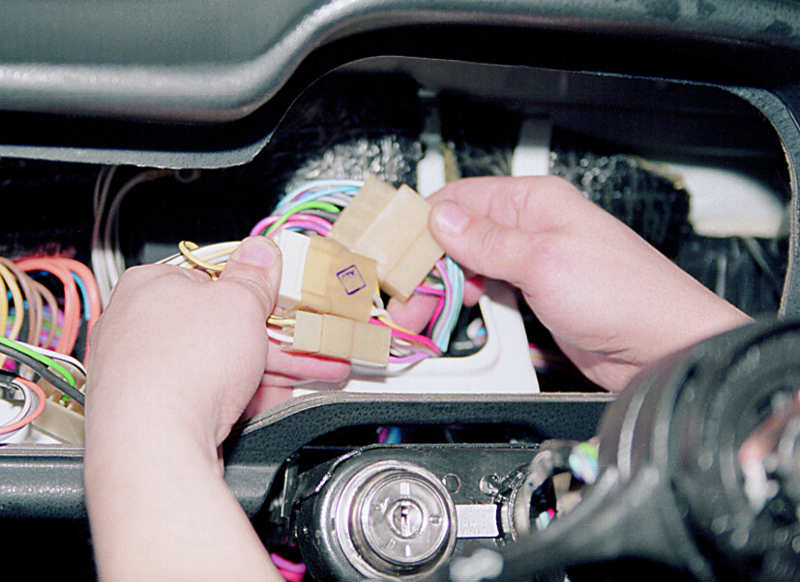

Внутри приборной панели разъединяем соединительные колодки жгута подвода напряжения к подрулевым переключателям…

…восьми-, шести- и двухразъемную.

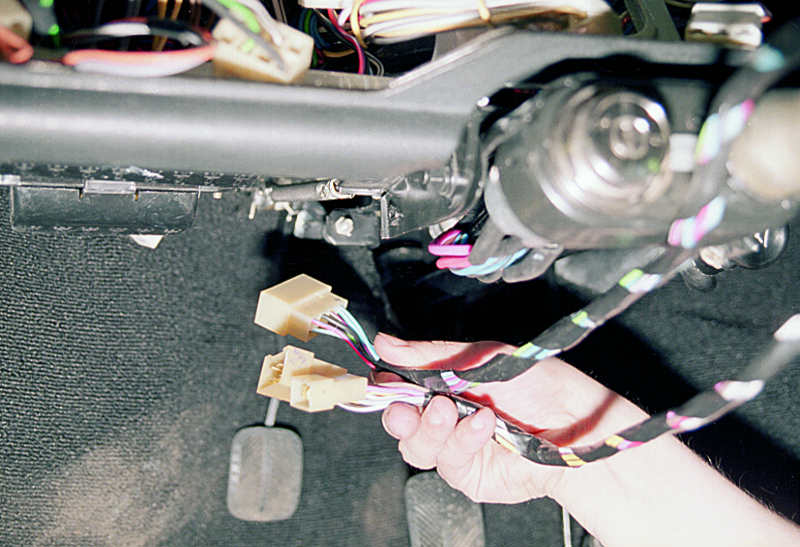

Вынимаем их снизу приборной панели.

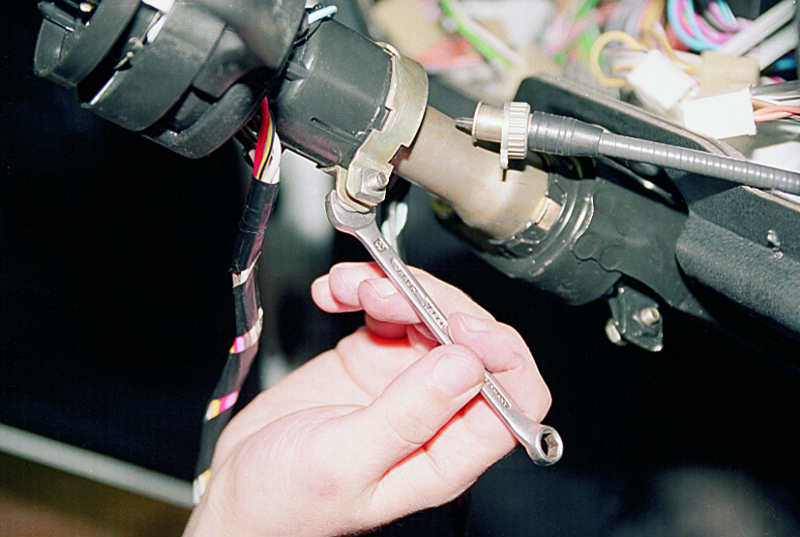

Ключом «на 8» ослабляем болт хомута крепления подрулевых переключателей...

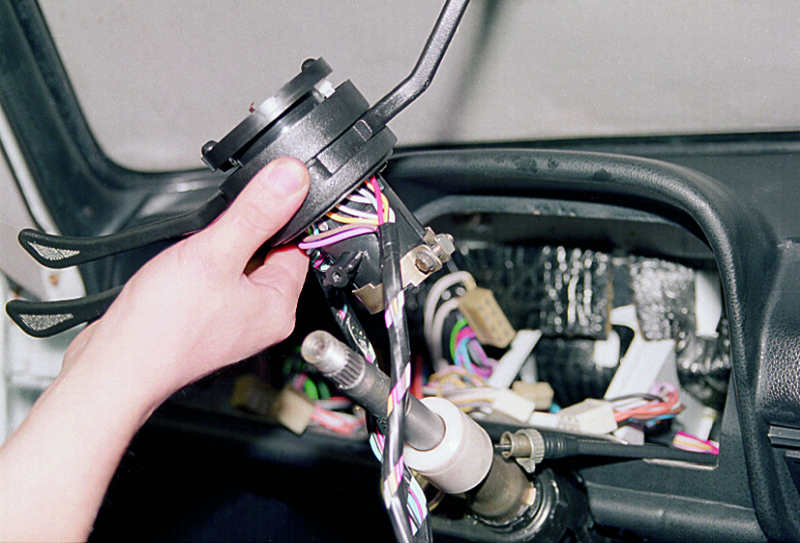

…и снимаем их вместе со жгутом проводов с рулевой колонки, сдвинув вдоль оси вверх.

Устанавливаем новые подрулевые переключатели в последовательности, обратной снятию.

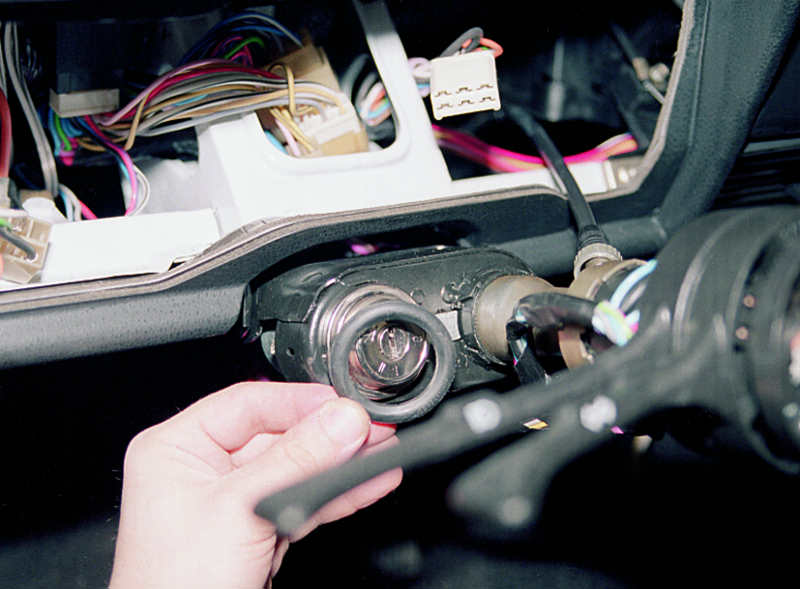

Устанавливая кожухи рулевой колонки, не забудьте надеть резиновое кольцо на выключатель зажигания.

ВНИМАНИЕ! Укладывая жгуты проводов в нижний кожух, обязательно убеждаемся, что они не касаются рулевого вала.
