16.12.19. Замена выключателя сигнала торможения

ПОРЯДОК ВЫПОЛНЕНИЯ

Под панелью приборов со стороны водителя...

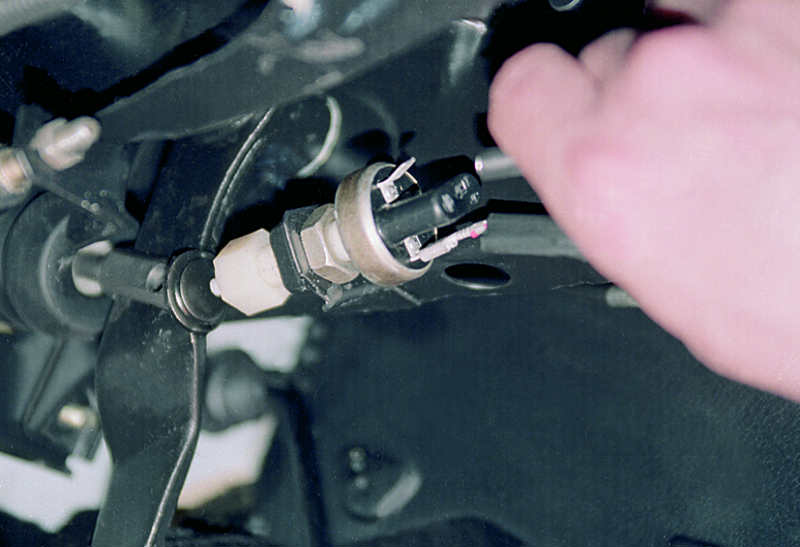

...снимаем два штекера с выводов выключателя.

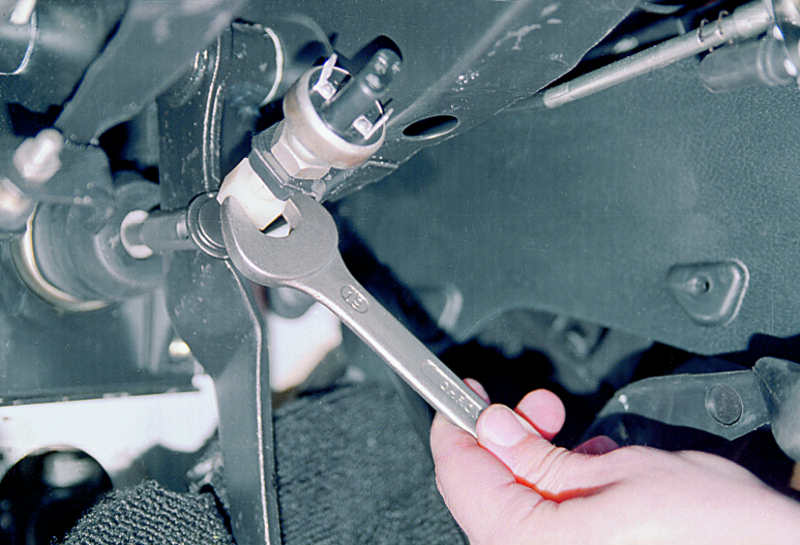

Ключом «на 19» отворачиваем пластмассовый буфер...

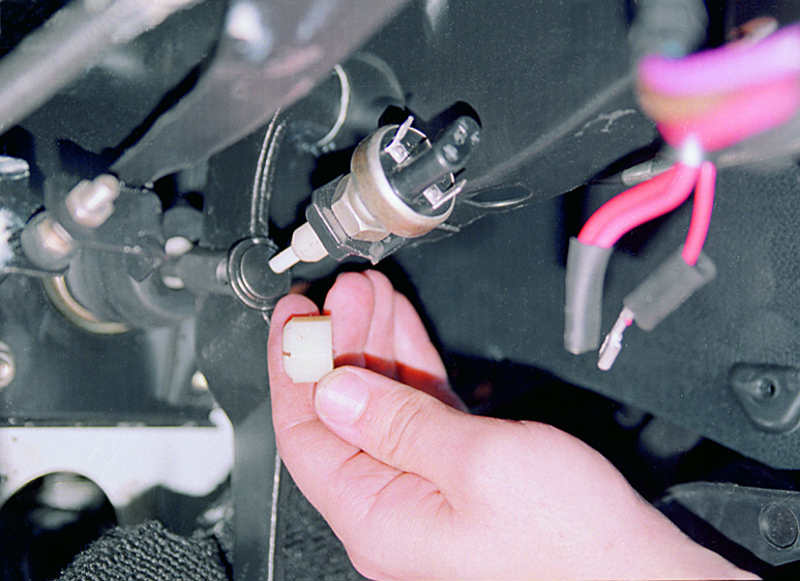

...и снимаем его.

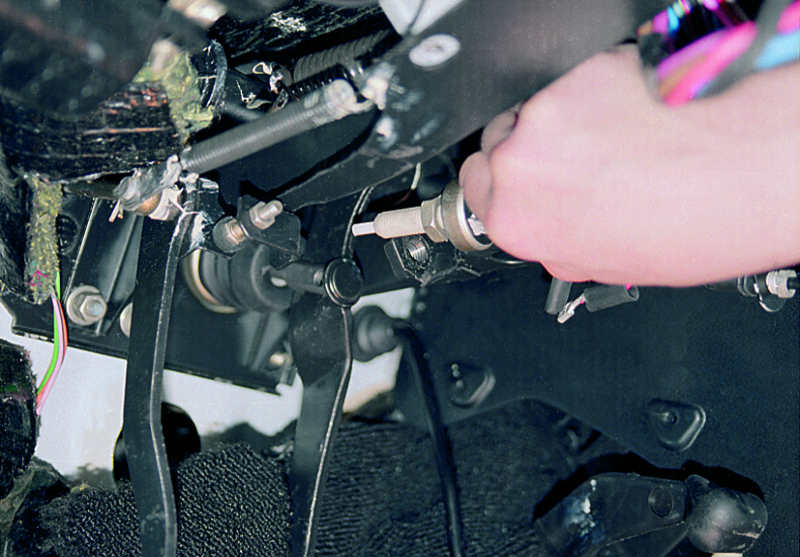

Ослабляем затяжку контргайки и отворачиваем выключатель из резьбового отверстия кронштейна.

Установив новый выключатель, регулируем свободный ход педали тормоза (см. Тормозная система).

Провода подсоединяем к выключателю в произвольном порядке.
