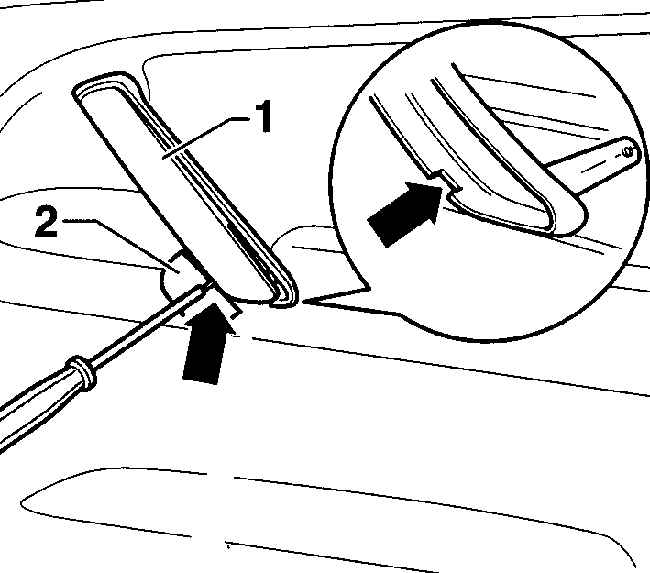

12.19. Отличия при снятии обивки правой передней двериСнятие накладки с внутренней ручки открытия двери
|
|
1 – накладка ручки,
2 – пластмассовая проставка
|

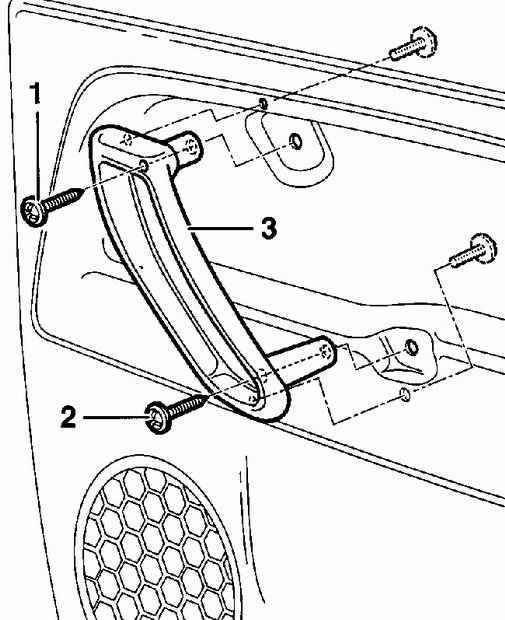

Внутренняя ручка открытия правой передней двери
|
|
1, 2 – винты крепления обивки двери,
3 – внутренняя ручка открытия двери
|
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте лезвие отвертки в отверстие с
нижней стороны внутренней ручки открытия двери и, повернув отвертку,
снимите накладку ручки, см. рис. Снятие
накладки с внутренней ручки открытия двери. Для того, чтобы лезвие
отвертки прошло в паз ручки, ширина лезвия должна быть не более 5
мм. Для того, чтобы не повредить обивку двери, подложите под лезвие
отвертки пластмассовую проставку. |
| 2. Через отверстие в ручке двери вывинтите
два винта, крепящие центральную часть обивки двери, см.
рис. Внутренняя ручка открытия правой передней двери. Внутренняя
ручка открытия двери крепится к обивке двери двумя винтами с обратной
стороны обивки. Отвинтить внутреннюю ручку открытия двери от обивки
можно только после снятия обивки двери. |
|
|
|
