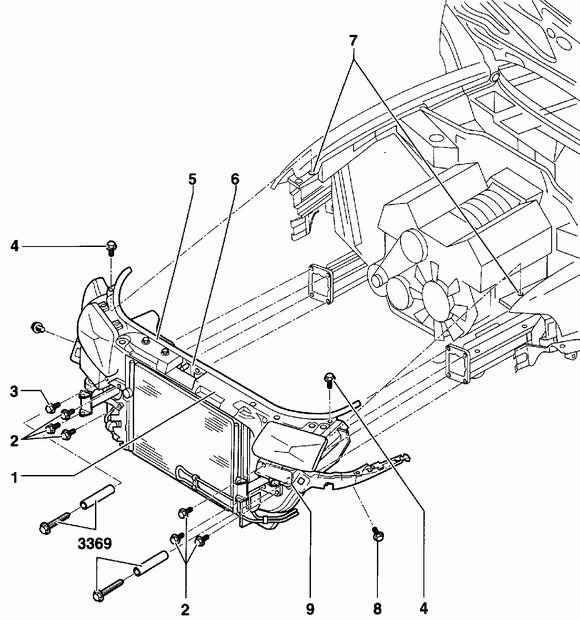

12.6. Передняя поперечная панельЭлементы крепления передней панели кузова
1 – кронштейн замка открытия капота,
2 – болты 6 шт., 50 Нм,
3 – болт 50 Нм,
4 – болты 2 шт., 10 Нм,
5 – уплотнение, |
6 – гибкий трос,
7 – крепежное отверстие,
8 – болты 2 шт., 10 Нм,
9 – отверстие для специального инструмента VW-3369
|

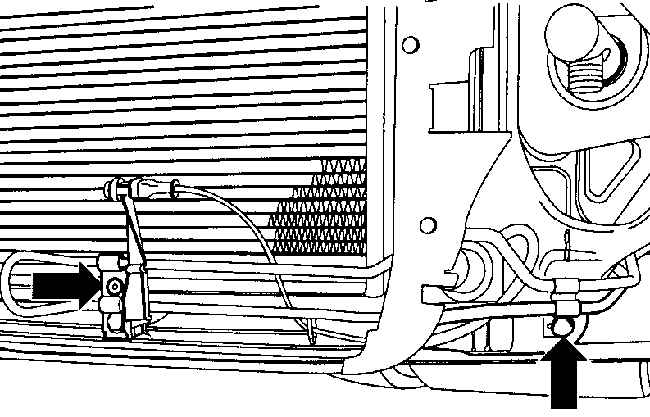

Расположение болтов крепления теплообменника системы усилителя
рулевого управления
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите шумопоглощающее покрытие двигателя.
|
| 2. Снимите фары с передними указателя ми поворотов.
|
| 3. Отсоедините гибкий трос от замка открытия
капота.
|
| 4. Отсоедините электрические разъемы.
|
| 5. Снимите передний бампер.
|
| 6. Отвинтите боковые направляющие кронштейны
от крыльев. |
| 7. Отсоедините шланги от теплообменника воздуха,
подаваемого в двигатель.
|
8. Слейте охлаждающую жидкость из системы охлаждения
и отсоедините патрубки системы охлаждения.
Предупреждение
 Не позволяйте
висеть конденсатору системы кондиционирования воздуха и теплообменнику
масла на трубопроводах. Также не перегибайте трубопроводы.
|
| 9. Кондиционер. Отвинтите конденсатор от кронштейна
и, не отсоединяя от него трубопроводы, мягкой проволокой подвяжите
его к моторному отсеку.
|
| 10. Отвинтите от передней панели теплообменник
масла системы усилителя рулевого управления и, используя мягкую проволоку,
подвяжите его к моторному отсеку, см. рис. Расположение
болтов крепления теплообменника системы усилителя рулевого управления.
|
| 11. Вывинтите верхние (4) и боковые (8) болты
крепления передней панели, см. рис. Элементы
крепления передней панели кузова. |
| 12. Cнимите уплотнение с двух сторон в верхней
части передней панели. |
| 13. Попросите помощника поддержать переднюю
панель. |
| 14. Вывинтите болты, крепящие переднюю панель
к лонжеронам. |
| 15. Потянув вперед автомобиля, снимите переднюю
панель. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
| 2. Залейте охлаждающую жидкость в систему охлаждения.
|
| 3. Проверьте и, при необходимости, отрегулируйте
свет фар.
|
|
Регулировка кронштейна замка капота
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Установите кронштейн замка капота таким образом,
чтобы расстояние между ним и правым и левым крыльями автомобиля были
одинаковыми. В случае если производилась замена крыльев или капота,
в первую очередь отцентрируйте устанавливаемые детали относительно
оси автомобиля. |
|
|
|
