12.36. Ручное опускание стекла двери

Расположение винтов (1) крепления корпуса (2) двигателя стеклоподъемника

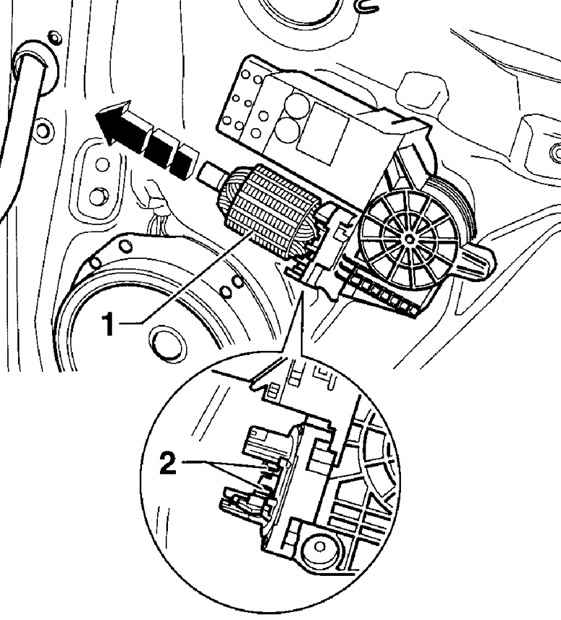

Снятие ротора двигателя стеклоподъемника фирмы Bosch

1 – ротор,
2 – датчик Холла (используется для защиты от защемления поднимаемым стеклом окна)

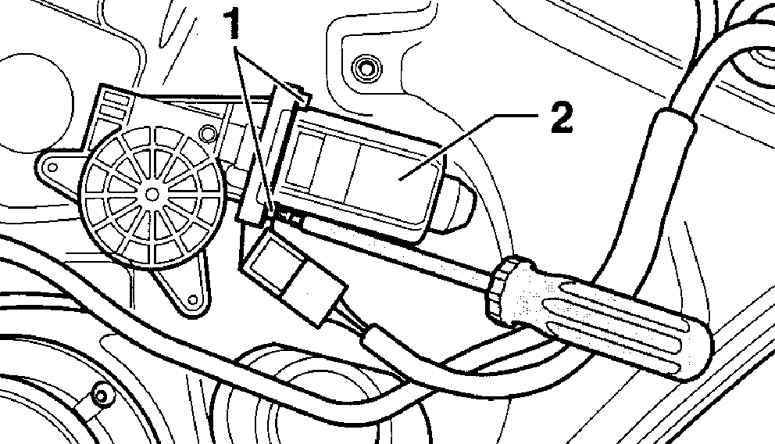

Отвинчивание винтов крепления (1) корпуса (2) электродвигателя стеклоподъемника фирмы Siemens

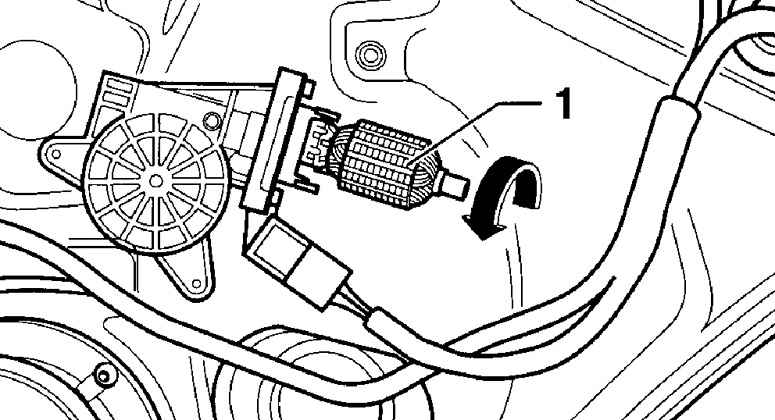

Направление вращения ротора (1) электродвигателя фирмы Siemens для опускания стекла двери

Если не работает стеклоподъемник с электрическим приводом, стекло двери можно опустить вручную. Для опускания стекла двери вручную выполните следующие действия.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите 4 винта (1) и снимите корпус (2) двигателя стеклоподъемника, см. рис. Расположение винтов (1) крепления корпуса (2) двигателя стеклоподъемника.

2. На двигателях стеклоподъемника фирмы Bosch извлеките ротор (1) двигателя стеклоподъемника в направлении стрелки, показанной на рис. Снятие ротора двигателя стеклоподъемника фирмы Bosch.

3. Руками нажмите на стекло двери и опустите его до уровня технологических отверстий в кронштейне двери.

4. На двигателях стеклоподъемника фирмы Siemens вывинтите 4 винта (1), крепящие корпус (2) двигателя стеклоподъемника, см. рис. Отвинчивание винтов крепления (1) корпуса (2) электродвигателя стеклоподъемника фирмы Siemens).

5. Снимите корпус электродвигателя стеклоподъемника.

Предупреждение

После снятия корпуса с электродвигателя стеклоподъемников фирмы Siemens двигатель не подлежит дальнейшей эксплуатации.

6. Вращая ротор электродвигателя против часовой стрелки, опустите стекло двери до уровня технологических отверстий в кронштейне двери, см. рис. Направление вращения ротора (1) электродвигателя фирмы Siemens для опускания стекла двери.
