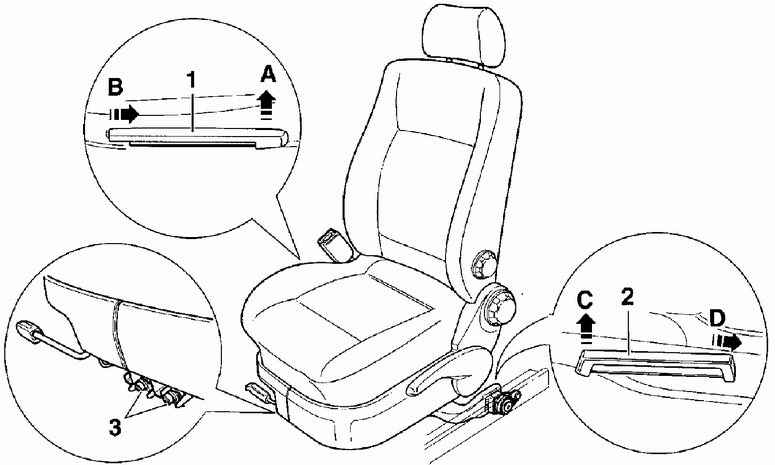

12.52. Передние сиденияЭлементы крепления переднего сидения
1 – внутренняя направляющая сидения,
2 – внешняя направляющая сидения,
3 – болты крепления сидения,
|
А, В – последовательность снятия декоративной
накладки с внутренней направляющей сидения,
С, D – последовательность снятия декоративной накладки внешней направляющей
сидения
|

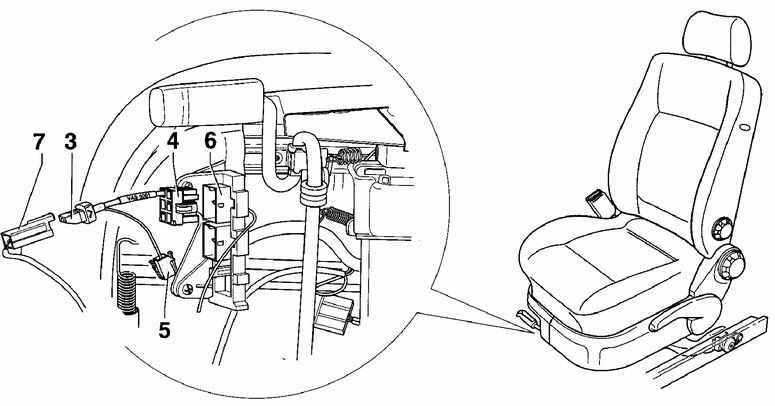

Расположение электрических разъемов на переднем сидении
с подушкой безопасности
Снятие
При снятии переднего сидения необходимо использовать специальный переходник
VAS-5601 для подушек безопасности.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Выключите зажигание и снимите провод массы
с аккумулятора. |
| 2. Переместите переднее сидение до упора вперед.
|
| 3. Снимите декоративную накладку внутренней
направляющей переднего сидения, для чего приподнимите заднюю часть
накладки (стрелка А) и, перемещая назад накладку (стрелка В), снимите
ее с направляющей, см. рис. Элементы крепления
переднего сидения. |
| 4. Снимите декоративную накладку с внешней направляющей
переднего сидения, для чего приподнимите переднюю часть накладки (стрелка
С) и, перемещая ее назад (стрелка D), снимите ее с направляющей, см.
рис. Элементы крепления переднего сидения.
|
| 5. Переместите переднее сидение до упора назад.
|
| 6. Вывинтите винты (3) крепления переднего сидения,
см. рис. Элементы крепления переднего
сидения. |
| 7. Перемещая назад, освободите переднее сидение
из направляющих и извлеките его из салона автомобиля. |
Предупреждение
 Перед отсоединением
электрических разъемов системы воздушной подушки безопасно сти переднего
сидения снимите с тела статическое электричество, для чего на короткое
время дотроньтесь руками до кузова.
|
| 8. Отсоедините электрические разъемы поджигания
заряда подушки безопасности и соединения с массой.
|
| 9. Подсоедините электрический разъем (2) переходника
VAS-5061 к электрическому разъему (5), см. рис. Расположение
электрических разъемов на переднем сидении с подушкой безопасности.
|
| 10. Соедините провод зажигания заряда подушки
безопасности блока airbag c электрическим разъемом (1 – соединение
с массой) переходника системы подушки безопасности. |
| 11. Отсоедините электрические разъемы обогрева
и регулировки положения передних сидений. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка производится в последовательности,
обратной снятию. |
| 2. Затяните болты крепления переднего сидения
моментом 25 Нм. |
| 3. Подсоедините провод массы к аккумулятору.
|
| 4. Если контрольная лампа подушки безопасности
после установки переднего сидения горит, что свидетельствует о наличии
неисправности, необходимо обратиться в специализированную мастерскую
для вызова из памяти блока записанных в нее неисправностей.
|
|
|
|
