10.4. Снятие главного цилиндра привода выключения сцепления

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем рабочую жидкость из системы привода выключения сцепления (см. Снятие рабочего цилиндра привода выключения сцепления).

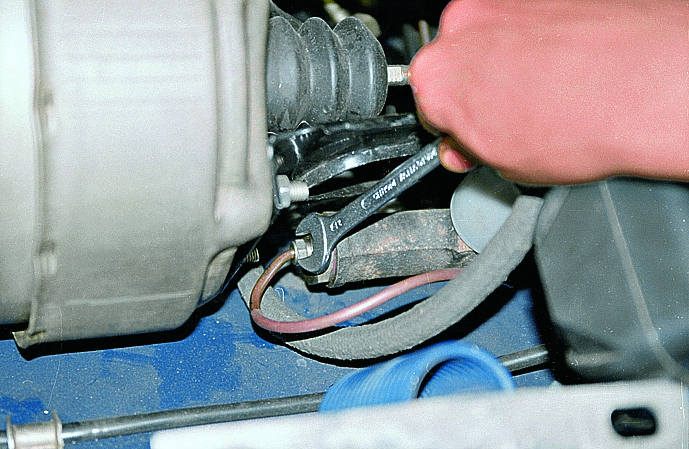

Ключом “на 12” выворачиваем штуцер и отсоединяем трубку от главного цилиндра сцепления.

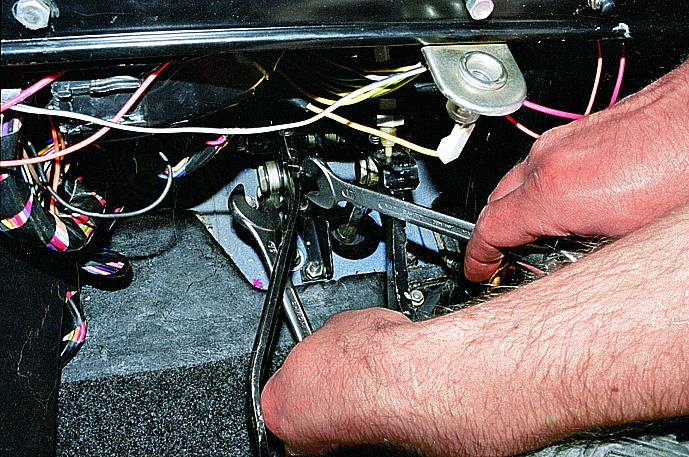

Под панелью приборов, придерживая головку болта ключом “на 19”, ключом “на 17” отворачиваем гайку...

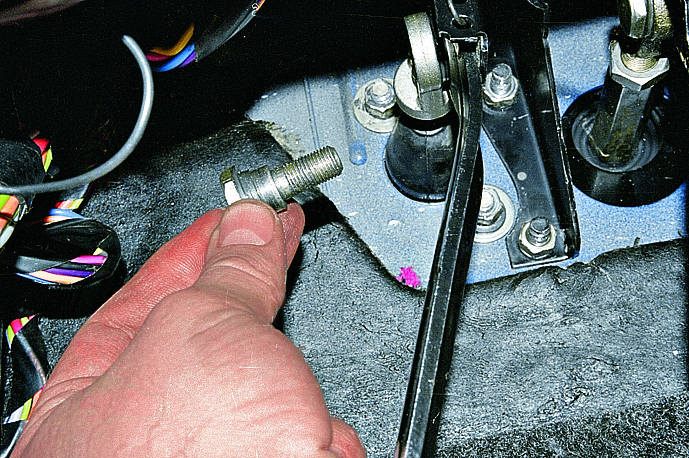

...и вынимаем ось штока главного цилиндра с пластиковыми шайбами.

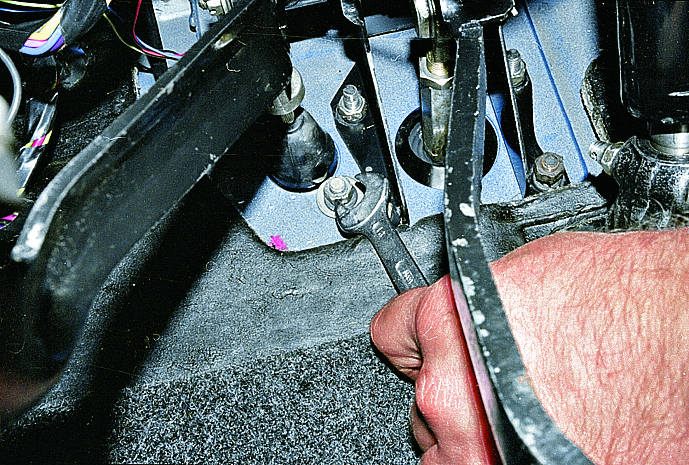

Ключом или головкой “на 13” отворачиваем две гайки крепления главного цилиндра...

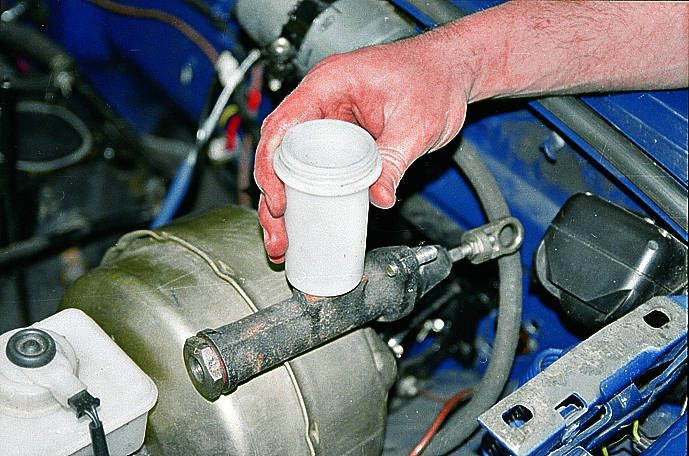

...и снимаем главный цилиндр привода выключения сцепления.

Если необходимо изменить положение педали сцепления (поднять или опустить) – отверткой и ключом “на 12” отворачивая контргайку, регулируем выступание штока цилиндра.

Устанавливаем цилиндр в обратной последовательности, после чего обязательно прокачиваем привод (см. Прокачка гидропривода выключения сцепления).
