10.6. Снятие картера сцепления (показано для двигателя ЗМЗ-406)

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем карданную передачу (см. Снятие и установка карданной передачи).
Снимаем коробку передач (см. Снятие коробки передач).
Ключом или головкой “на 12” отворачиваем два болта и снимаем рабочий цилиндр привода выключения сцепления со штоком (см. Снятие рабочего цилиндра привода выключения сцепления).

Из картера сцепления вынимаем через отверстие муфту выключения сцепления с выжимным подшипником.

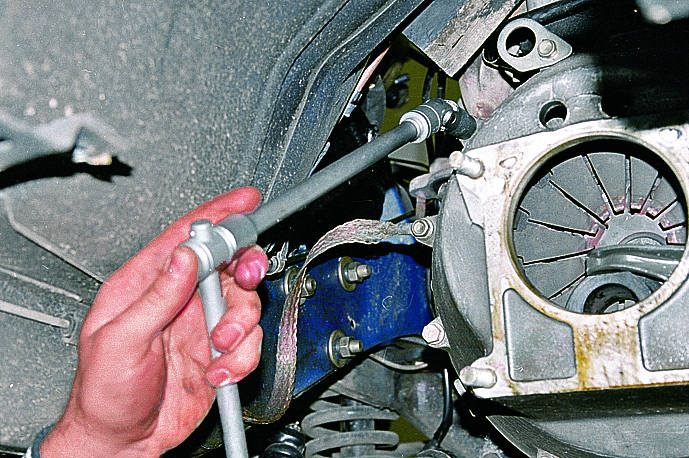

Головкой “на 14” выворачиваем 6 болтов крепления картера...

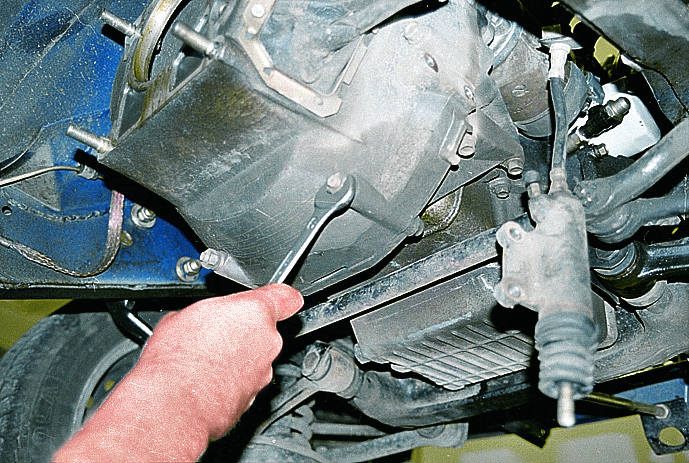

...и тем же инструментом еще 2 болта с гайками “на 17”...

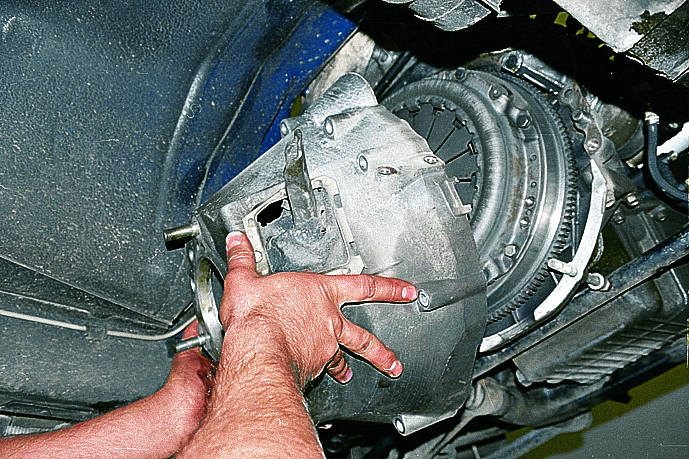

...и снимаем картер сцепления со штифтов, предназначенных для его центрирования.
