17.1.3. Регулировка рулевого механизма

 ПОРЯДОК ВЫПОЛНЕНИЯ

Устанавливаем передние колеса в положение прямолинейного движения.

Кладем на панель приборов отвертку острием к рулевому колесу в верхней его точке.

Вращаем рулевое колесо вправо-влево до момента появления сопротивления (колеса при этом не поворачиваются).

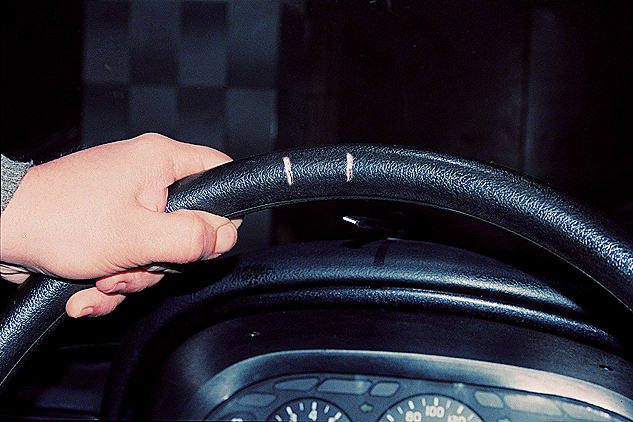

Ориентируясь по острию отвертки, отмечаем на ободе мелом или грифелем карандаша границы свободного хода рулевого колеса.

Рулеткой замеряем расстояние по ободу колеса между метками. Если свободный ход рулевого колеса больше 17 мм, проверяем люфты в карданном шарнире рулевой колонки, подшипниках рулевого механизма (см. соответствующие разделы). При отсутствии там люфтов – регулируем зазор в зацеплении ролика с червяком.
Снимаем левое переднее колесо.

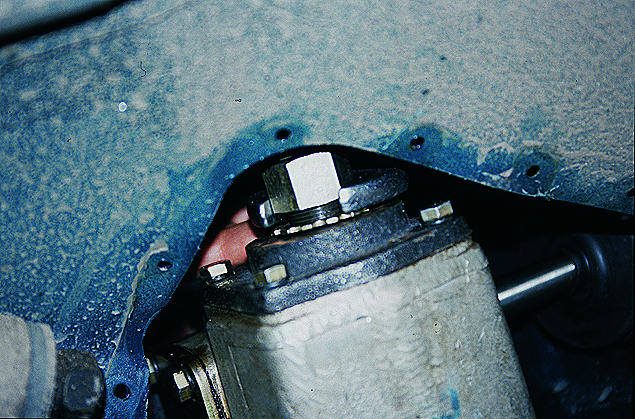

Ключом “на 30” отворачиваем колпачковую гайку...

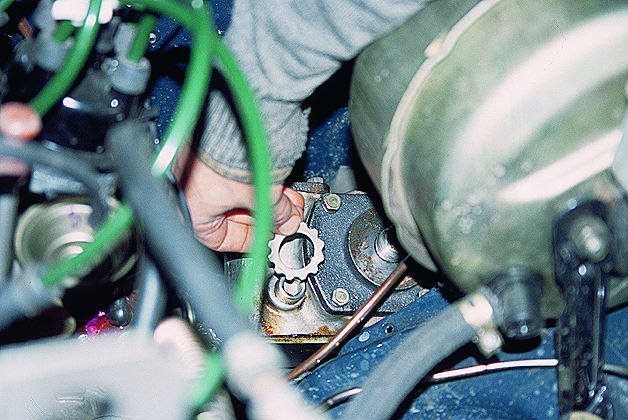

...и снимаем стопорную шайбу.

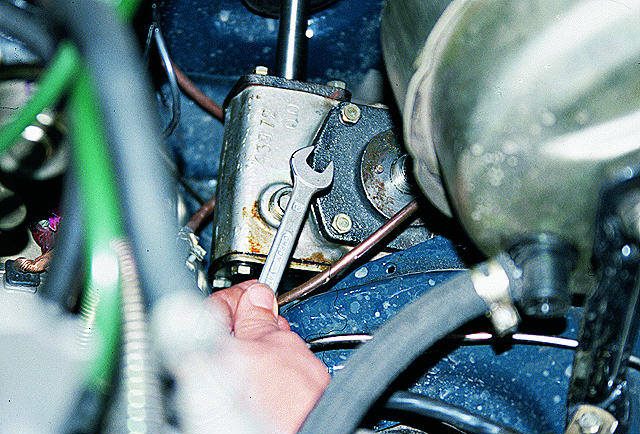

Установив шестигранный ключ “на 12” в регулировочный винт накидным ключом “на 12” поворачиваем его по часовой стрелке на небольшой угол. Если ориентироваться по стопорной шайбе – это два или три ее выреза.

Проверяем люфт на рулевом колесе, добиваясь его свободного хода не более 17 мм. Заполняем полость регулировочного винта Литолом-24. Устанавливаем стопорную шайбу и заворачиваем колпачковую гайку.
Если после регулировки при выходе из поворота рулевое колесо медленно возвращается в среднее положение – отворачиваем регулировочный винт на 1–2 выреза стопорной шайбы, убедившись, что люфт не превышает допустимый.
