19.2.3. Замена блока реле

 ПОРЯДОК ВЫПОЛНЕНИЯ

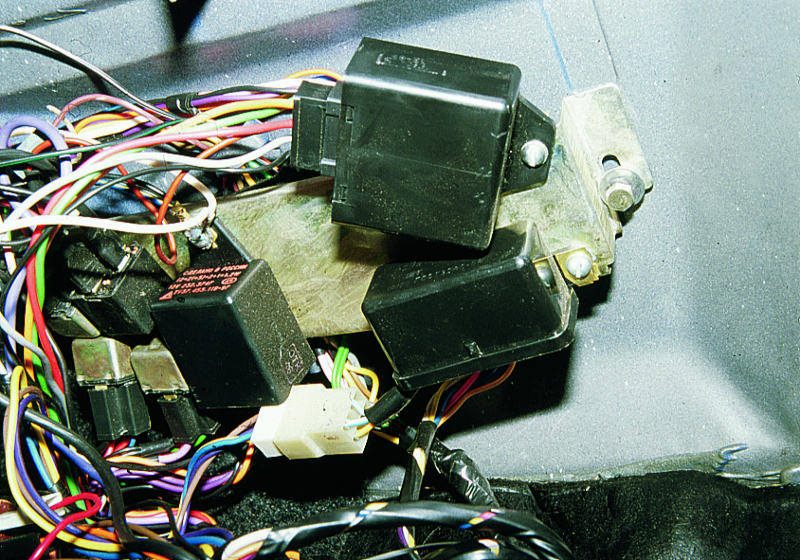

Реле обогрева заднего стекла, реле фар, стеклоочистителя, электродвигателя отопителя, звуковых сигналов, противотуманных фар и указателей поворота установлены в общем блоке под панелью приборов с левой стороны.

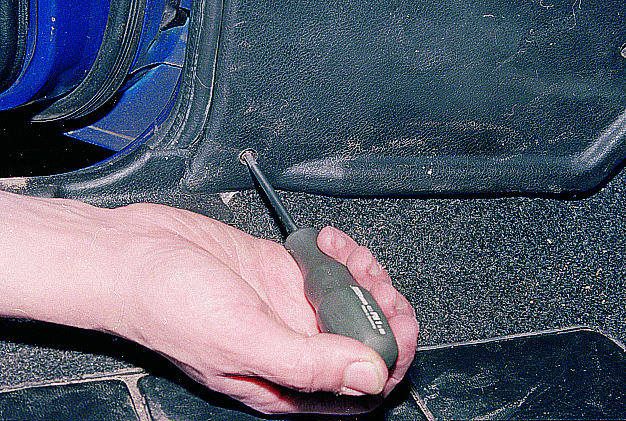

Крестообразной отверткой отворачиваем три самореза и снимаем декоративную накладку.

Поскольку реле в блоке не имеют фиксированных мест крепления то можно не запоминать их положение перед демонтажом.

В поисках нужного реле следует ориентироваться по цвету и количеству проводов, сопоставляя их со схемой (см. Приложение).
