19.9.6. Регулировка противотуманных фар

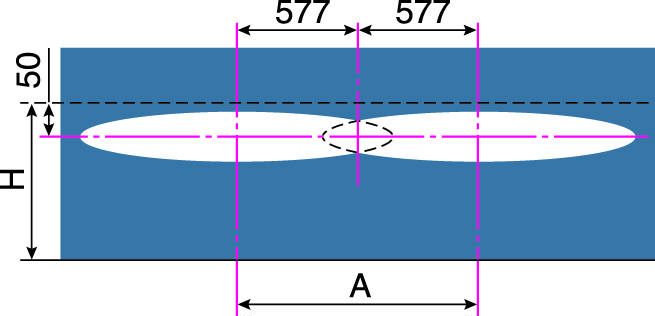

Разметка экрана для регулировки противотуманных фар


А – расстояние между центрами фар;	Н – высота центра противотуманных фар на автомобиле.

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите автомобиль перед экраном (см. Регулировка основных фар). Замерьте расстояние от земли до центра противотуманных фар. Экран, размеченный для регулировки фар ближнего света, необходимо дополнить горизонтальной линией, проведенной ниже высоты центра противотуманных фар на 50 мм.
Ослабив гайки крепления фар, регулируем их положение, добиваясь, чтобы световые пятна располагались как показано на рисунке.
