10.16. Выключатель стоп–сигналов

Проверка напряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

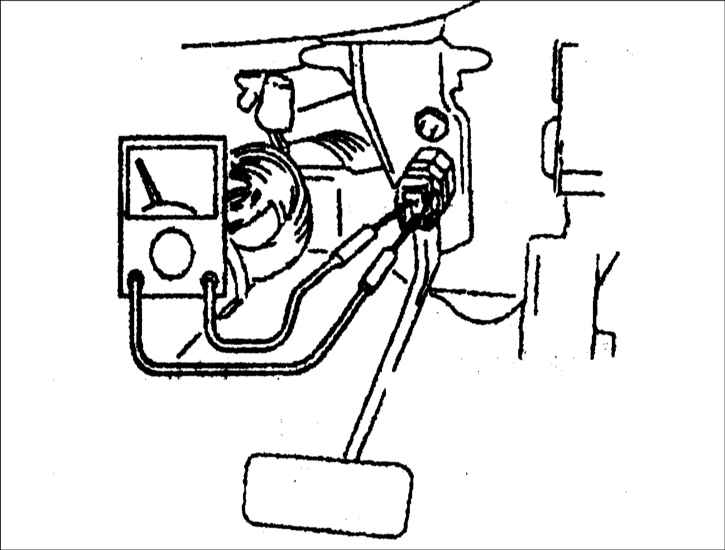

1. Проверьте напряжение при включенном зажигании.

Педаль тормоза	Напряжение на контактах
Нажата	Прибл. 12 В
Отпущена	Ниже 1,5 В

2. Если напряжение на контактах отличается от требуемых значений, проверьте неразрывность цепи.

Проверка неразрывности цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте неразрывность цепи при нажатой педали тормоза.

2. При отрицательном результате проверки отремонтируйте или замените провода.
