10.19. Электромагнитные клапаны

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

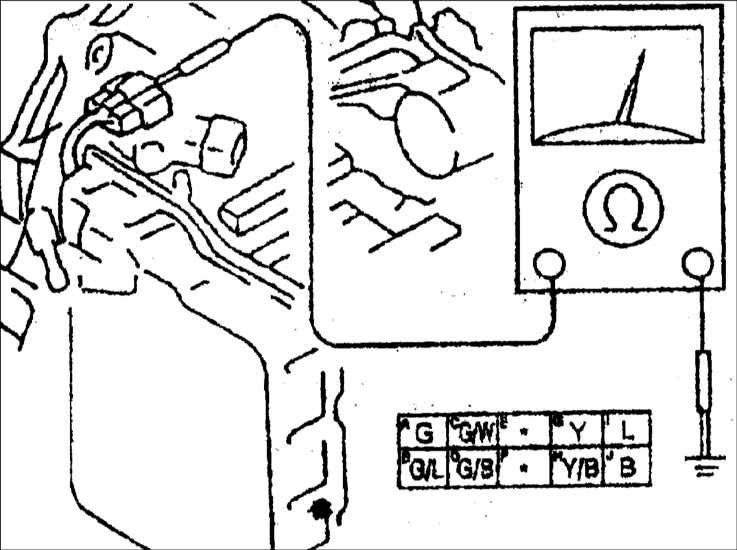

1. Отсоедините разъем от электромагнитных клапанов АКП.

2. Измерьте сопротивление между каждым контактом и "массой".

Сопротивление: 13–27 Ом

Предупреждение

Электромагнитный клапан переключения 1–2: A(G)

Электромагнитный клапан переключения 2–3: B(G/L)

Электромагнитный клапан переключения 3–4: C(G/W)

Блокировочный электромагнитный клапан: D(G/B)

3. При несоответствии значений проверьте наличие разрывов или коротких замыканий в проводах. Замените клапаны.

Проверка неразрывности цепи

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините 20–контактный разъем от блока управления АКП.
	2. Проверьте неразрывность цепи между контактами 2E, 2G, 2I и 2К и "массой".
3. При отрицательных результатах проверьте наличие разрывов или коротких замыканий в проводах.
