10.29. Рычаг селектора

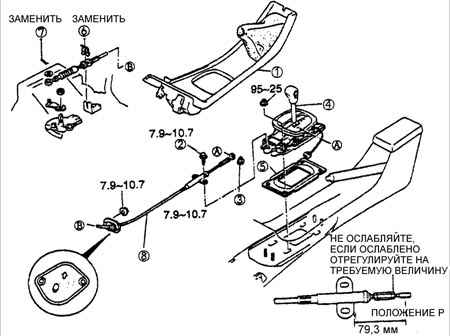

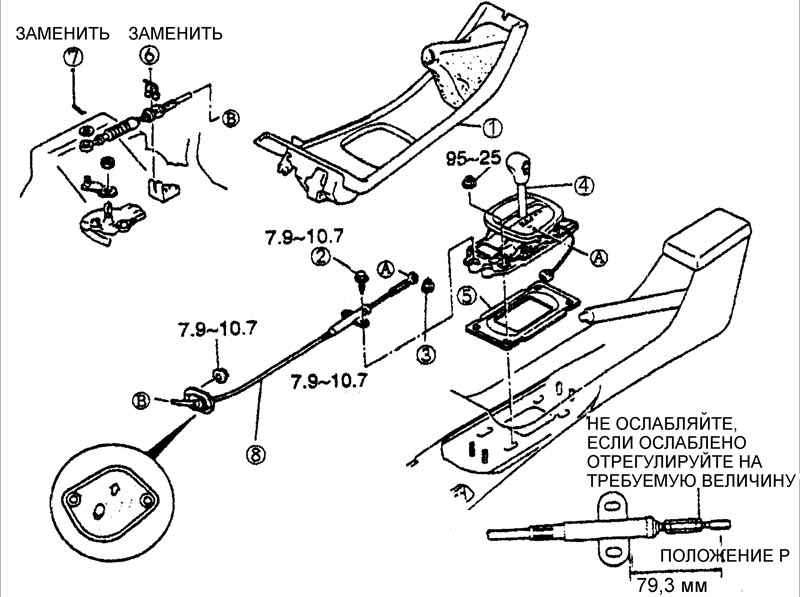

1 – передняя консоль;
2 – болт;
3 – гайка;
4 – рычаг селектора;
5 – изолятор;
6 – зажим;
7 – пружинный штифт;
8 – трос селектора.

Снятие, проверка и установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от отрицательной клеммы батареи.
2. Снятие рычага селектора проводите в последовательности, показанной на рисунке.
3. Проверьте состояние деталей и, при необходимости, отремонтируйте или замените их.
4. Установка проводится в последовательности, обратной снятию.

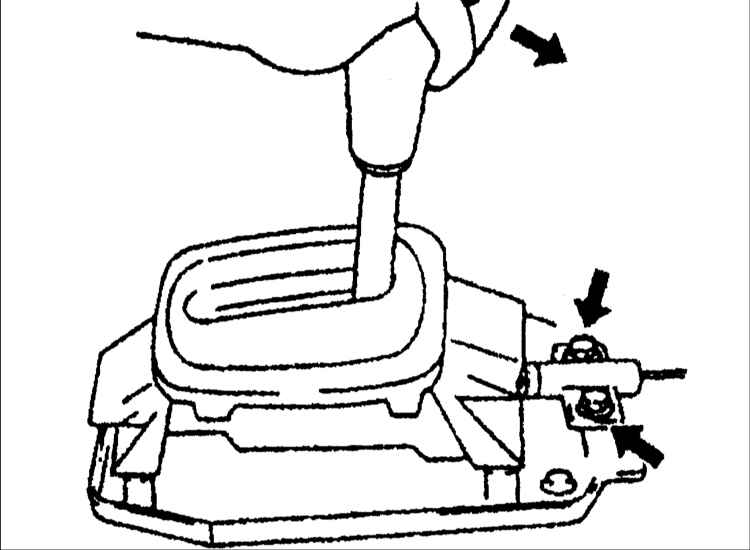

5. Переместите рычаг селектора в позицию P.
6. Потяните трос селектора к его рычагу.
7. Нажмите на рычаг селектора против позиции Р и удерживайте его в этом положении.
8. Затяните болты крепления троса рычага селектора.

Момент затяжки: 7,9–10,7 Н•м
