2.9.17.1. Установка распределительного вала
Двигатель М 110
|

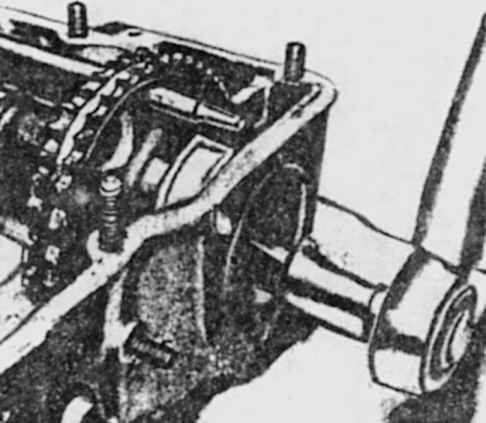

Затяжка болта распределительного вала (двигатель
М 110)
|
|
|
- Установите в переднюю часть кожуха подшипники распределительного
вала.
- Установите упорные шайбы на передний конец распределительных
валов, смажьте подшипники и вставьте валы с задней части
кожуха.
- Установите задние крышки кожуха с новыми прокладками,
вставьте и затяните болты.
- Очистите сопрягающиеся поверхности кожуха распределительного
вала и головки цилиндров и установите прокладку на головку
цилиндров.
- Опустите кожух распределительного вала на головку, затем
окуните болты в моторное масло и вставьте их на место
вместе с шайбами.
- Затяните болты в три приема до предусмотренных моментов
в последовательности, обратной той, что указана на рисунке.
Убедитесь в свободном вращении обоих распределительных
валов. Поставьте шестерни и толкатели кулачков.
|
|
Двигатель М 123
|
|
- Если трубка подвода масла к опорам распределительного вала
была снята, установите ее на место и затяните болты.
- Смажьте подшипники опор и вставьте распределительный
вал с задней стороны двигателя.
- Установите опоры на штифты головки и вставьте болты.
- Равномерно затяните болты указанным моментом, двигаясь
от центра к краям, затем слегка ослабьте болты головки
и затяните их указанным моментом, вновь двигаясь от центра
к краям.
- Проверьте свободное вращение вала. Если он проворачивается
с трудом, значит, болты были затянуты неравномерно и
затяжку следует повторить.
- Установите упорную шайбу на передний конец распределительного
вала.
- Если двигатель находится на автомобиле, установите звездочку
распределительного вала.
- Проворачивая двигатель или распределительный вал, подведите
поочередно каждый кулачок в положение, в котором его
выступ обращен вверх, затем окуните толкатель кулачка в масло и
поставьте его на место, отжимая рычагом клапаны вниз.
Установите стопорную пружину на хомут и натяните ее на толкатель
клапана при помощи отвертки.
- Имейте в виду, что клапанные зазоры следует регулировать
после установки головки цилиндров, в противном случае
они уменьшатся после затяжки болтов головки.
- При помощи пластинчатого щупа убедитесь в том, что осевое
смещение распределительного вала соответствует техническим
данным.
|
|
|
|
