16.9.3. Замена ремня привода генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Для удобства снимаем аккумуляторную батарею.

Головкой «на 17» ослабляем гайку крепления генератора к регулировочной планке (для наглядности аккумуляторная батарея снята).

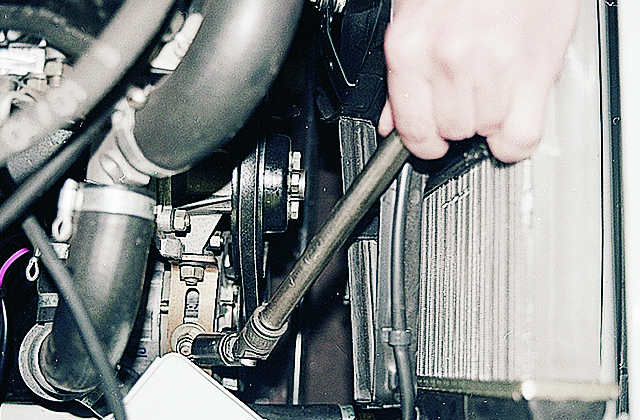

Монтажной лопаткой смещаем генератор к блоку цилиндров. Если для этого требуется чрезмерное усилие, то сняв брызговик двигателя (см. Замена подушек и штанги стабилизатора),...

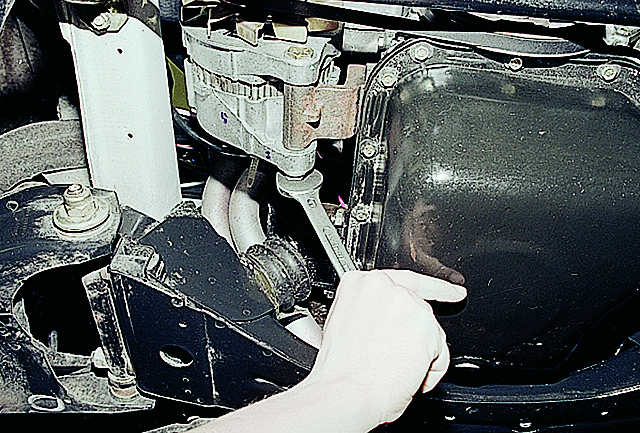

...ключом «на 19» ослабляем затяжку болта нижнего крепления генератора.

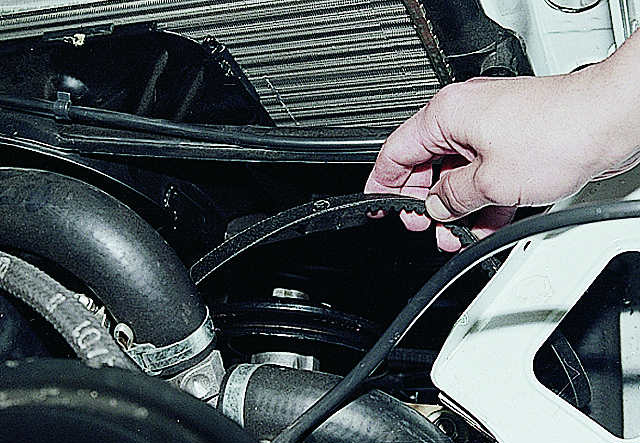

Сместив генератор к двигателю, снимаем изношенный ремень и надеваем новый.

Отжимая монтажной лопаткой генератор от двигателя, натягиваем ремень и в таком положении затягиваем гайку крепления генератора к регулировочной планке.

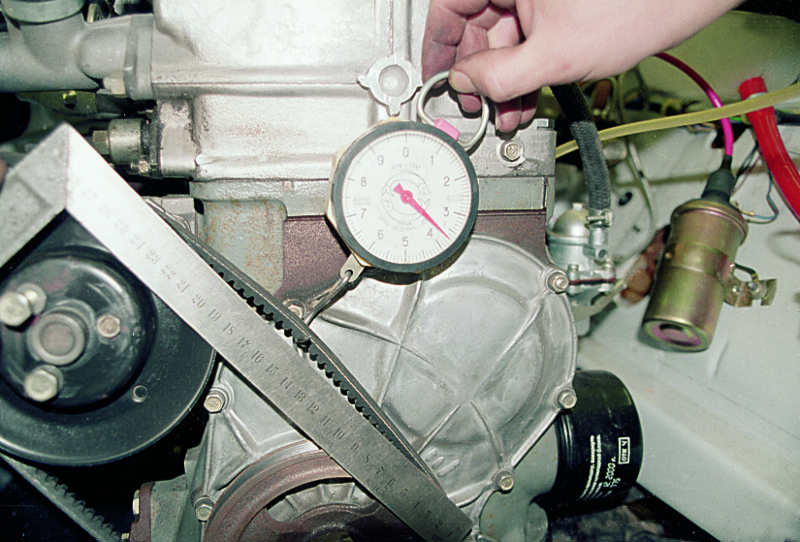

Правильное натяжение ремня устанавливаем по величине прогиба на участке между шкивами генератора и насоса охлаждающей жидкости или насоса и коленчатого вала под усилием 10 кгс. В первом случае прогиб должен составлять 10–15 мм, во втором – 12–17 мм.

После регулировки затягиваем нижнюю гайку крепления генератора и устанавливаем брызговик двигателя.
