16.9.5. Замена щеток генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

Щетки генератора заменяем в сборе со щеткодержателем.
Для наглядности операцию по замене щеток показываем на снятом генераторе, но их можно поменять и на автомобиле.

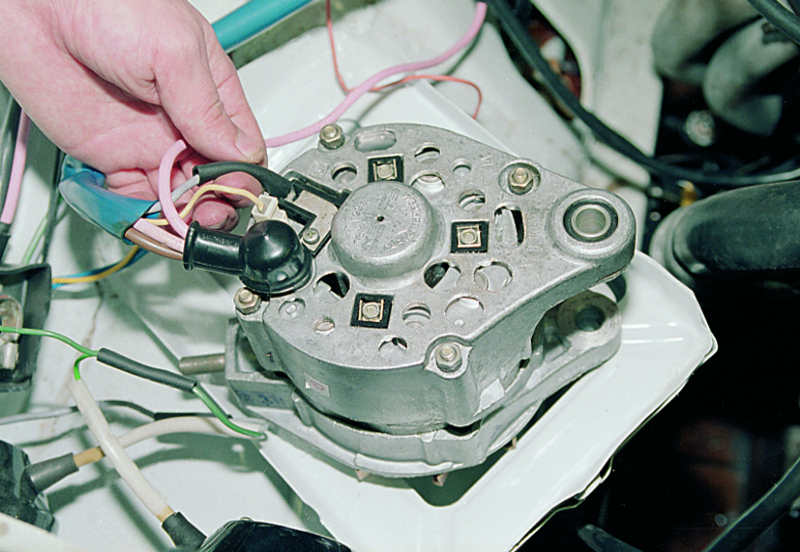

Снимаем штекер провода с вывода «67» генератора (вывода щеткодержателя).

Крестообразной отверткой отворачиваем винт крепления щеткодержателя...

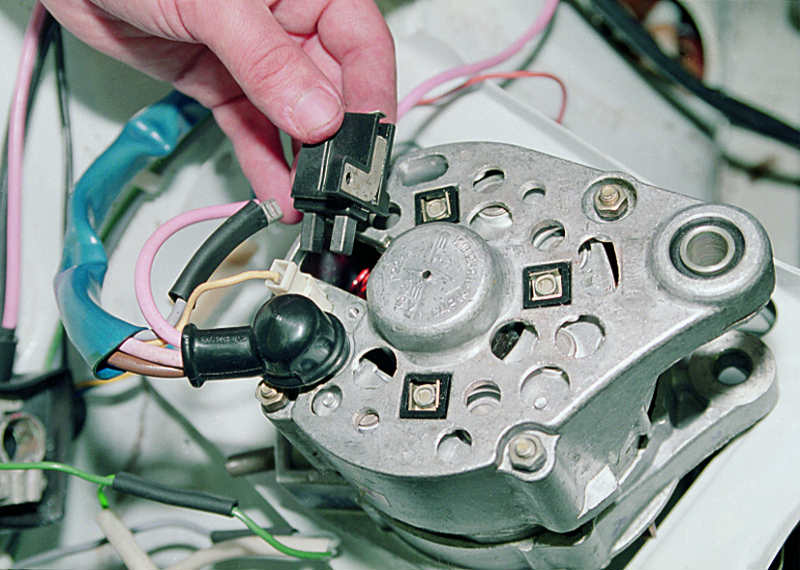

...и вынимаем его.

Щетки должны выступать из щеткодержателя не меньше чем на 5 мм. В противном случае заменяем щеткодержатель.
Через отверстие в крышке генератора обдуваем ротор сжатым воздухом, чтобы удалить угольную пыль. Устанавливаем щеткодержатель в обратной последовательности.
