16.9.4. Замена регулятора напряжения

 ПОРЯДОК ВЫПОЛНЕНИЯ

Регулятор закреплен двумя гайками на левом брызговике.

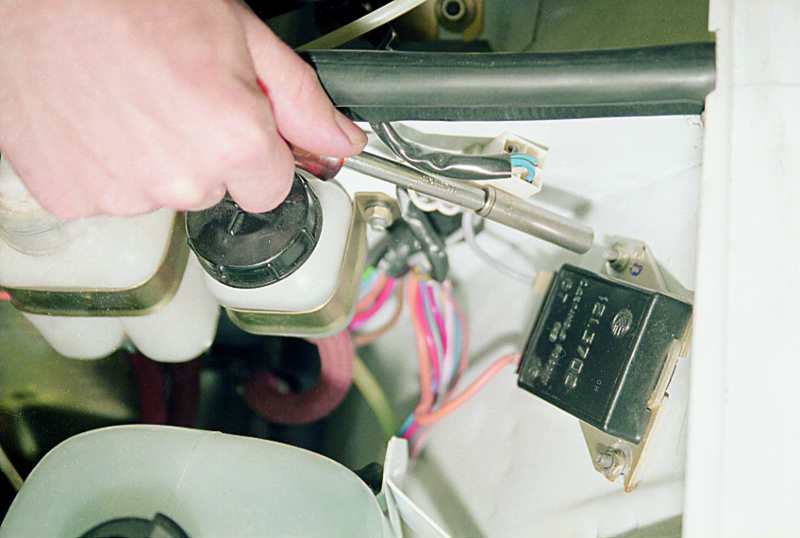

Головкой «на 8» отворачиваем две гайки и снимаем регулятор.

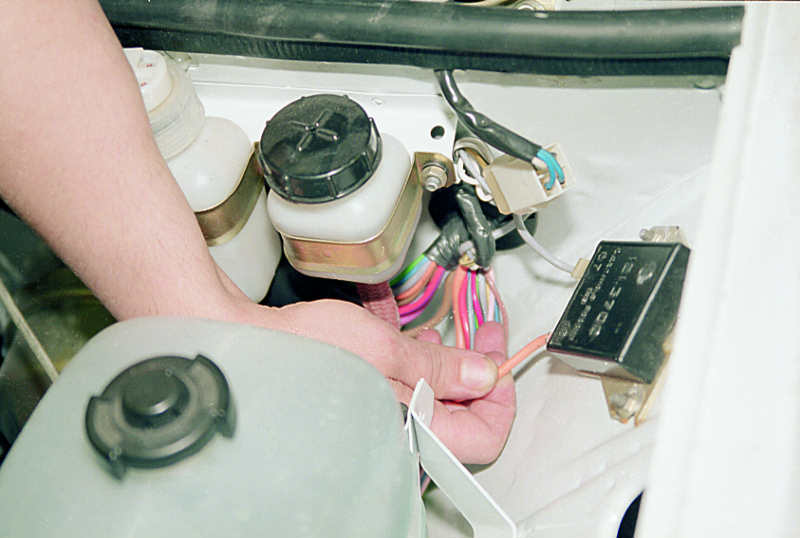

Отсоединяем два провода.

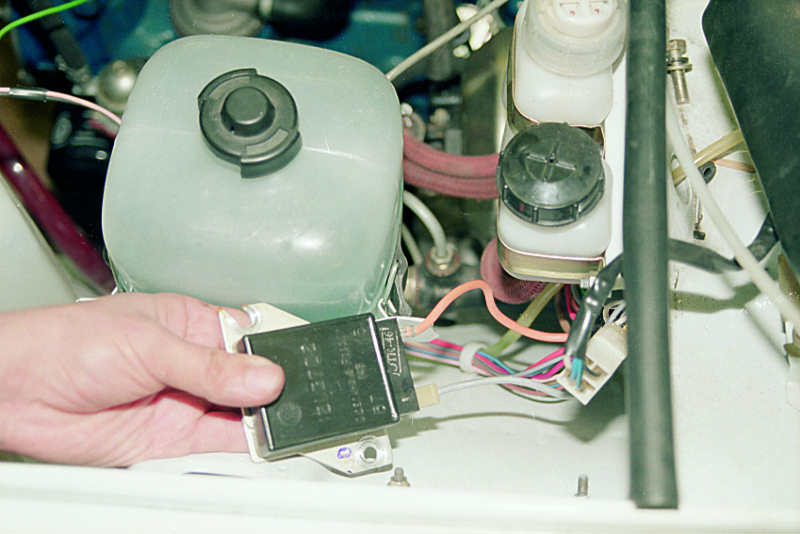

Крепим новый регулятор к брызговику и подсоединяем провода: оранжевый – к выводу «15», а серый – к выводу «67».

ВНИМАНИЕ! Прежде чем пустить двигатель, убедитесь, что контакт между корпусом регулятора напряжения и «массой» автомобиля надежен, а провода к выводам «15» и «67» подсоединены правильно.
