17.1.8.1. Разборка тяги рулевой трапеции

ПОРЯДОК ВЫПОЛНЕНИЯ

Если необходимо разобрать рулевую тягу, предварительно, за 6-12 ч обрабатываем резьбовые соединения керосином или WD-40.

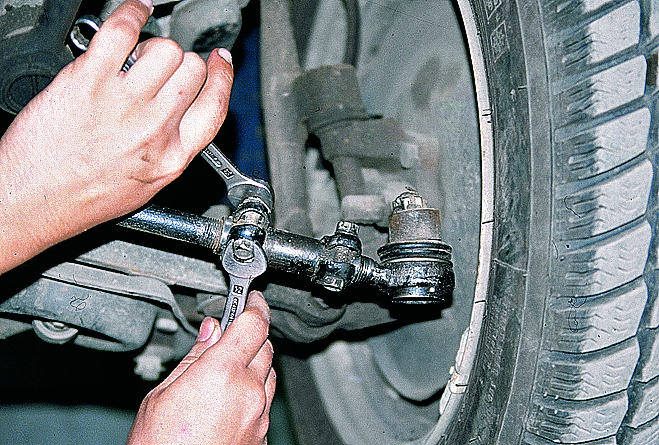

Ключами “на 12” и “13” ослабляем болты стяжных хомутов.

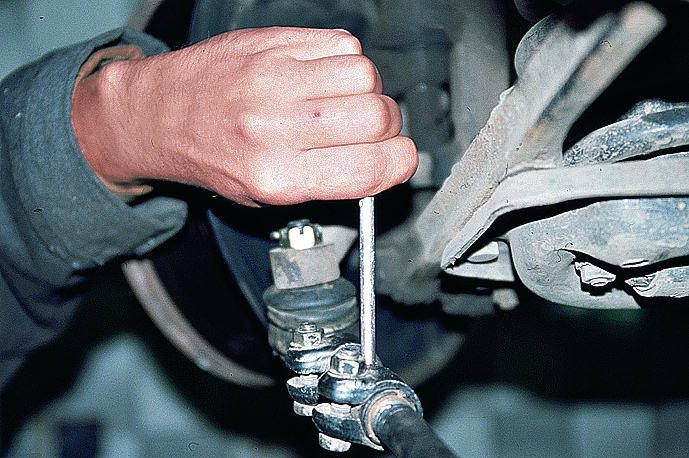

Вставив в отверстие регулировочной трубки бородок, “прогоняем” резьбу.

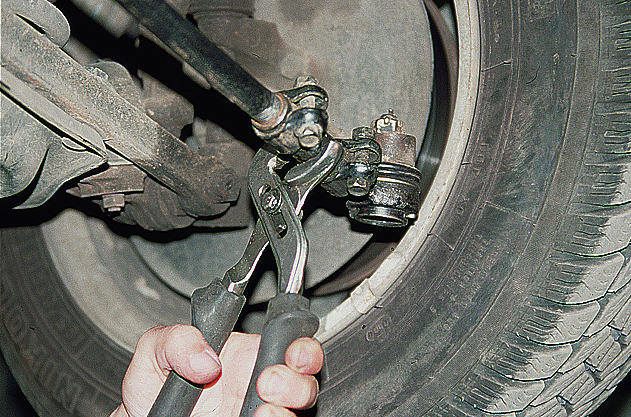

Если резьба сильно заржавела, попытайтесь расшатать трубку “газовым” ключом.

Снимаем тягу с автомобиля и полностью выкручиваем ее наконечники из трубки.
При сборке тяги следует покрыть резьбу регулировочной трубки любой пластичной смазкой.
