19.7.1. Регулировка момента зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°, – по совпадению средней метки на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра). Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя…

…– бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

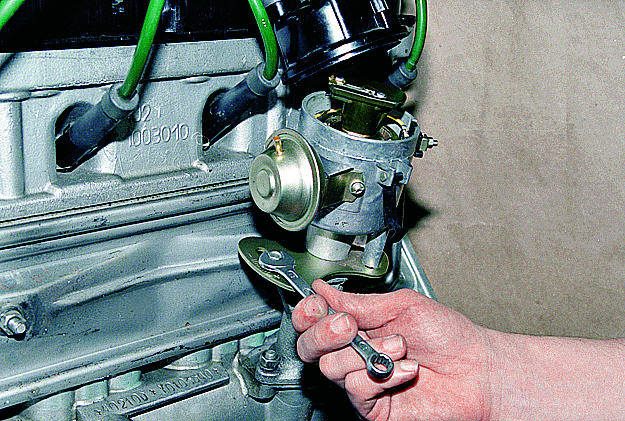

Ключом “на 10” ослабляем винт октан-корректора…

…и устанавливаем его шкалу на нулевое деление (середина шкалы).

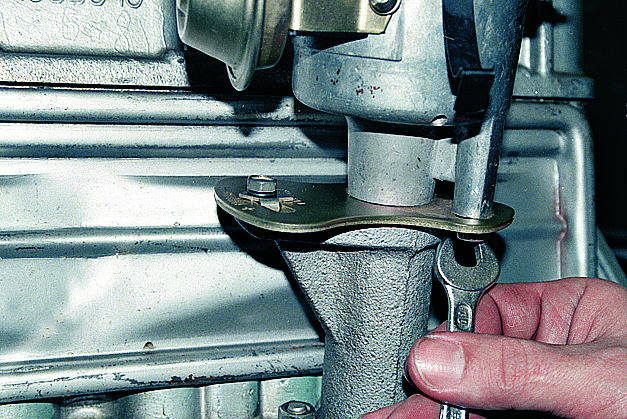

Ключом “на 10” ослабляем винт крепления пластины октан-корректора…

…и, поворачивая корпус датчика-распределителя, совмещаем “метки” (красную риску на роторе и стрелку на статоре). Удерживая датчик в таком положении, затягиваем винт.

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против хода часовой стрелки с первого цилиндра в порядке 1–2–4–3.
Рекомендуем дополнительно проверить правильность момента зажигания на ходу автомобиля. Для этого, двигаясь на четвертой передаче с постоянной скоростью 50–60 км/ч, резко нажмите на педаль “газа”. Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно. Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление. Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.
