7.7.3. Снятие датчика синхронизации

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем брызговик двигателя (см. главу Двигатель ЗМЗ-4062).

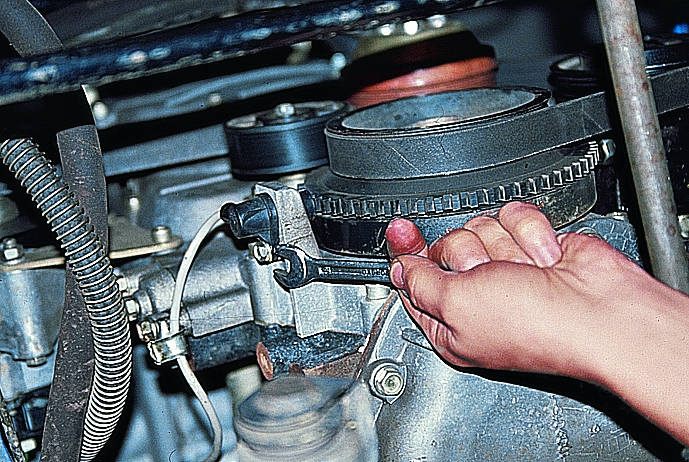

Ключом “на 10” отворачиваем болт крепления датчика к блоку двигателя...

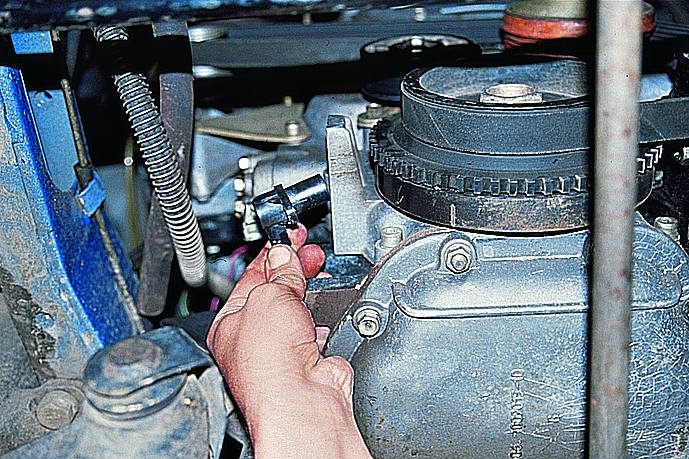

...и вынимаем датчик из отверстия.

Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз.
Устанавливаем датчик в обратной последовательности.

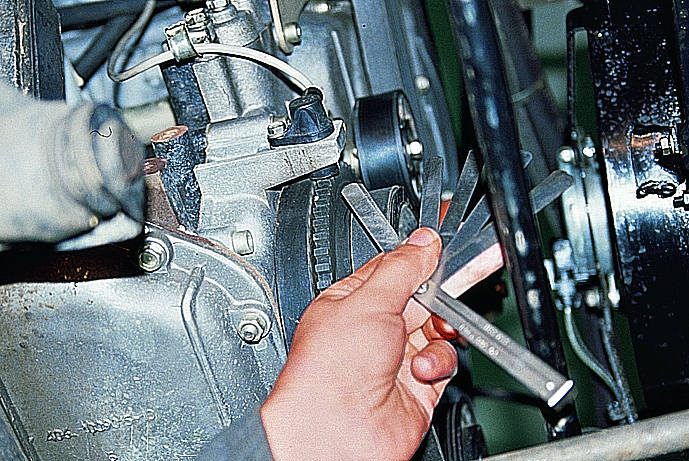

После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.

Зазор должен быть в пределах 1–1,5 мм.
