7.7.5. Проверка датчика

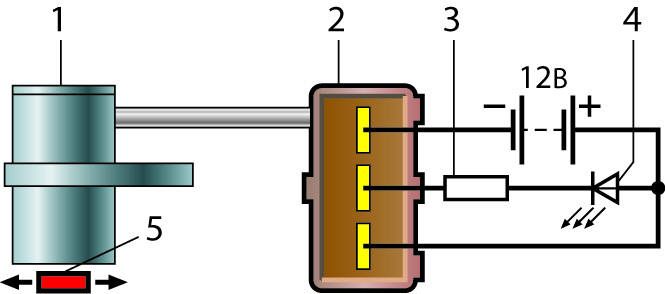

Электрическая схема проверки датчика положения распределительного вала

1 – датчик;
2 – штекерная колодка датчика;
3 – резистор 0,5–0,6 кОм;

4 – светодиод АЛ307;
5 – металлическая пластина.


 ПОРЯДОК ВЫПОЛНЕНИЯ

Выключаем зажигание и отсоединяем “минусовую” клемму аккумуляторной батареи.

Отщелкиваем шилом пружинную защелку с колодки и отсоединяем разъем от датчика.

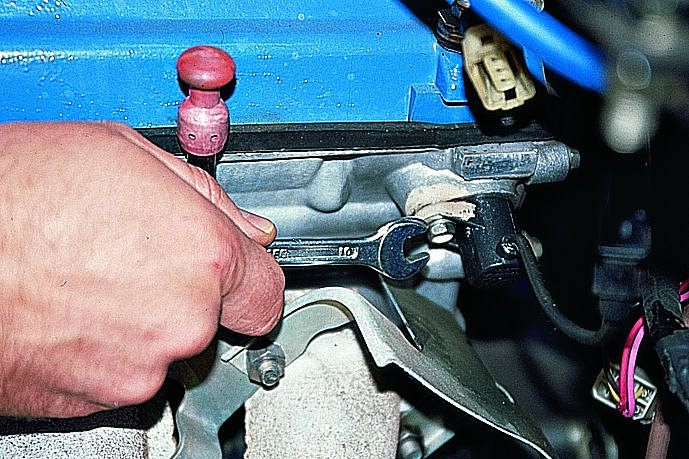

Ключом “на 10” отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров...

...и вынимаем датчик.

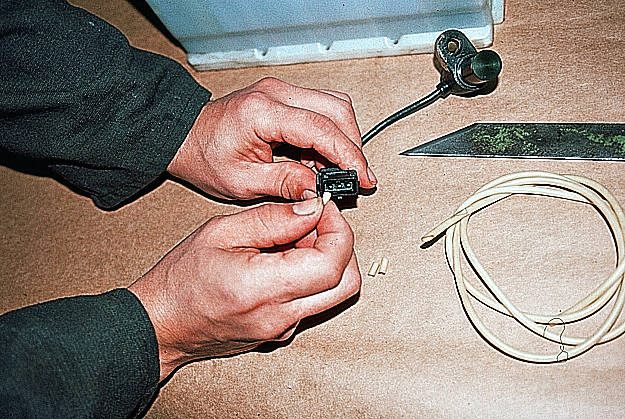

Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра,…

…вставив в них оголенные концы проводов, и вывод резистора, собираем схему, изображенную ниже.

Убедившись, что схема собрана правильно,

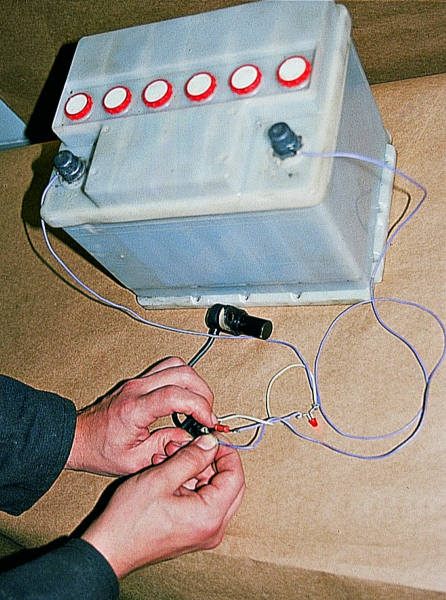

…подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть.

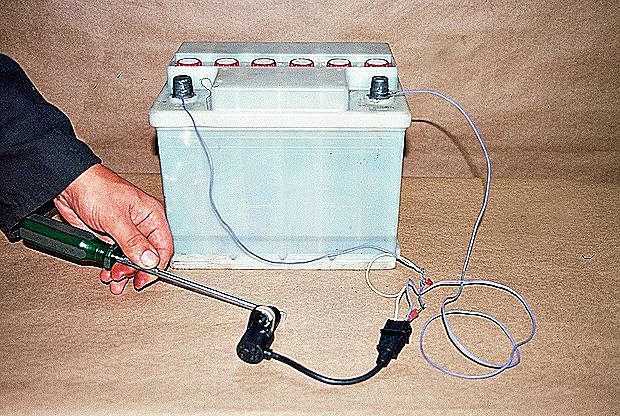

При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.

Неисправный датчик заменяем.
Устанавливаем датчик положения распределительного вала в обратной последовательности.
