19.5.2. Снятие генератора

 ПОРЯДОК ВЫПОЛНЕНИЯ

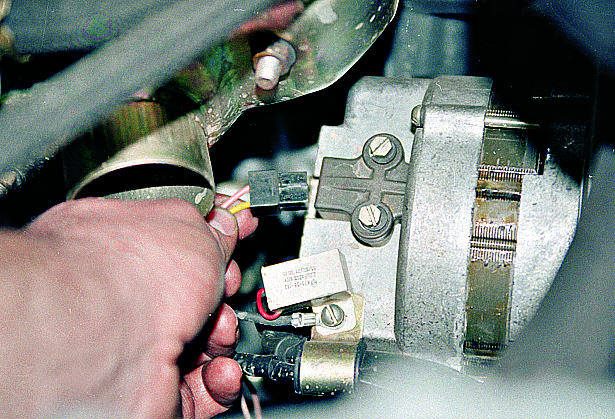

Отсоединяем штекерную колодку от щеткодержателя.

Отверткой отворачиваем винт и освобождаем хомут крепления электропроводки к генератору.

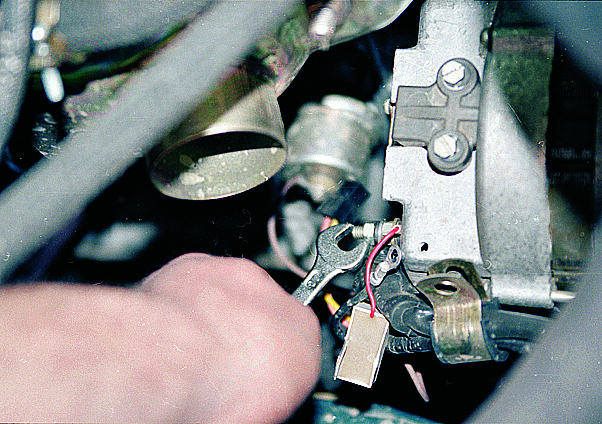

Ключом “на 10” отворачиваем гайку и отсоединяем провода от генератора.

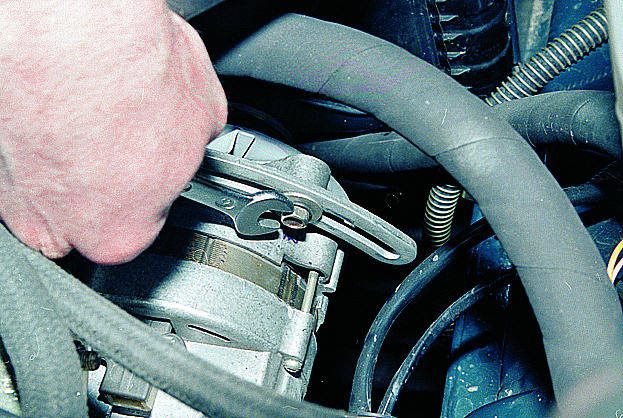

Ключом “на 12” отворачиваем верхний винт крепления генератора к натяжной планке.

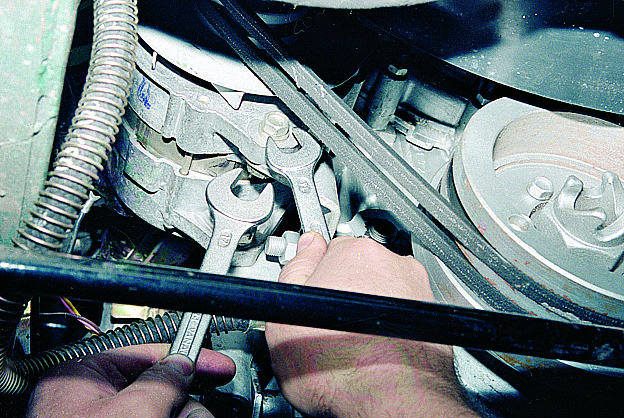

Удерживая болты нижнего крепления генератора ключом “на 14”, отворачиваем ключом “на 17” гайки. Извлекаем болты.

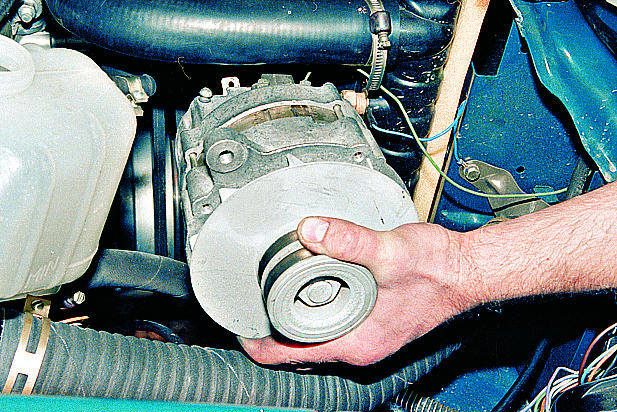

Снимаем генератор с двигателя.

Устанавливаем генератор в обратной последовательности. Регулируем натяжение приводных ремней вентилятора (см. Регулировка натяжения ремней вентилятора и Замена ремней вентилятора).
