19.5.3. Разборка и проверка генератора двигателя ЗМЗ-402

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем генератор с двигателя (см. Снятие генератора).

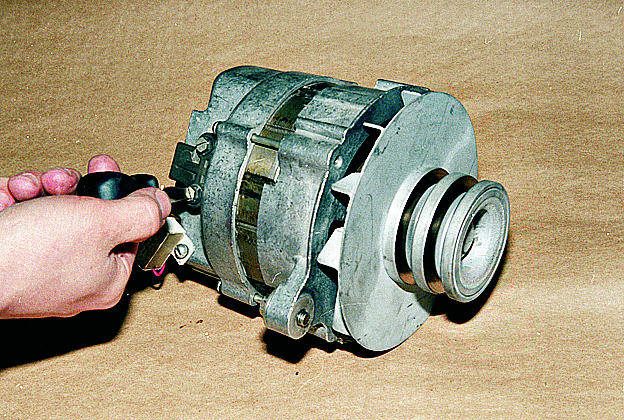

Отворачиваем два винта крепления щеткодержателя…

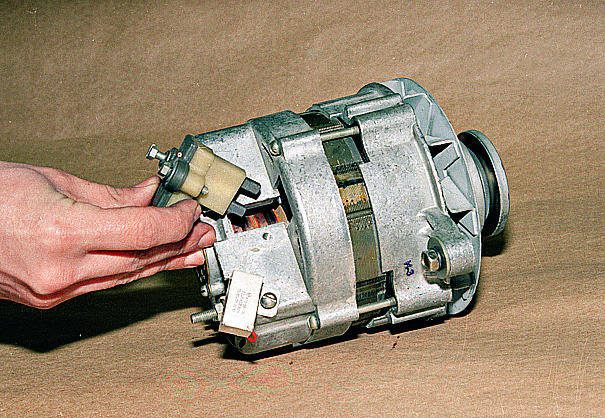

…и снимаем его (для замены щеток генератор с двигателя не снимаем).

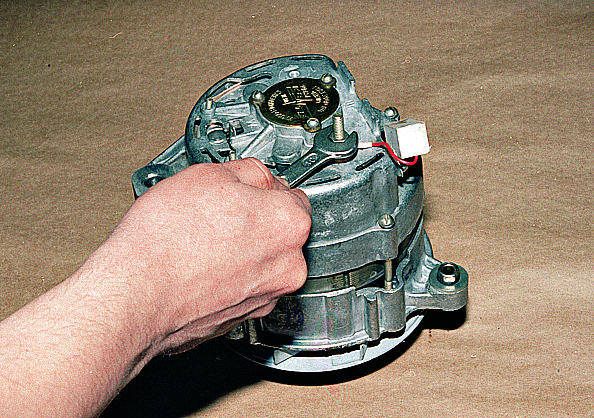

Ключом “на 10” отворачиваем гайку контактного болта.

Отворачиваем винт крепления и снимаем конденсатор.

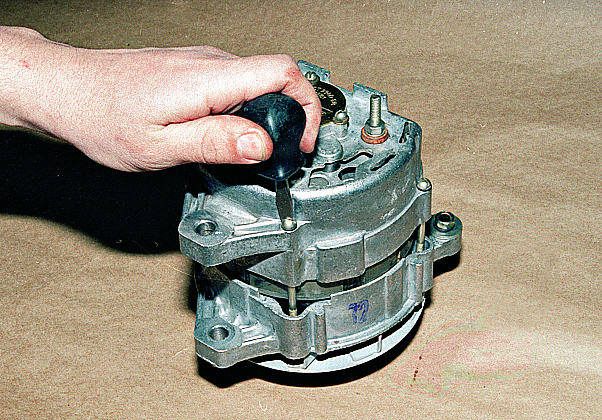

Отворачиваем четыре винта, стягивающие крышки генератора.

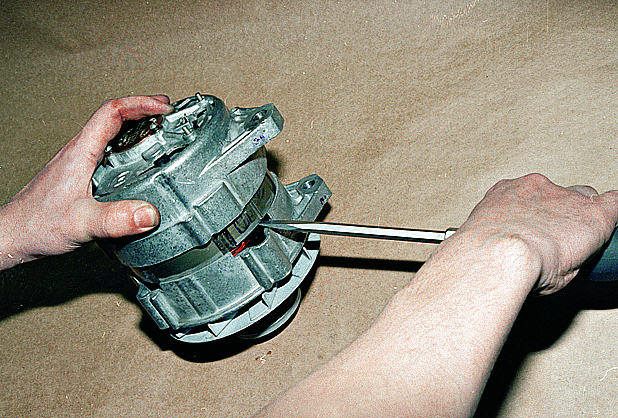

Поддев отверткой, снимаем заднюю крышку в сборе со статором.

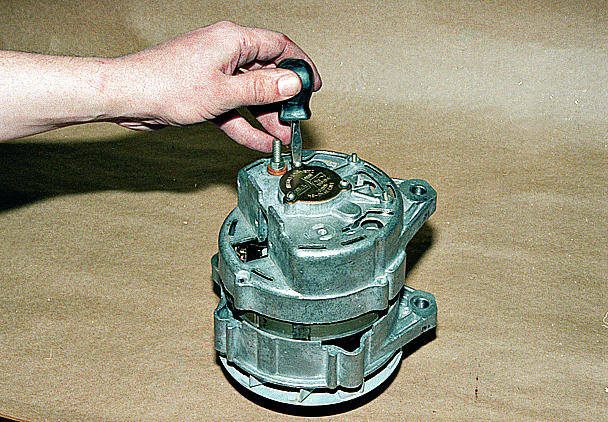

Если таким способом разобрать генератор не удается, отворачиваем три винта крепления крышки подшипника.

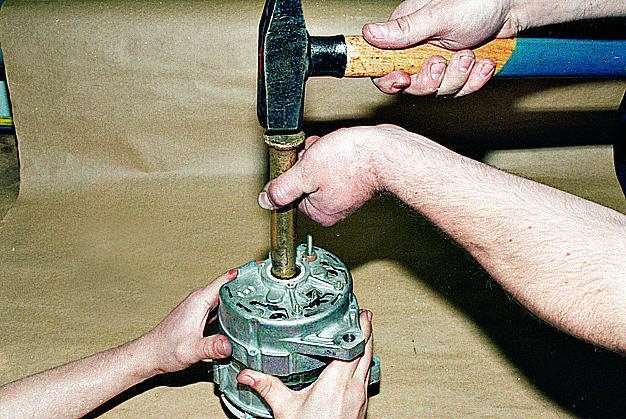

Удерживая генератор на весу за статор и ударяя по подшипнику через оправку из мягкого металла, спрессовываем заднюю крышку.

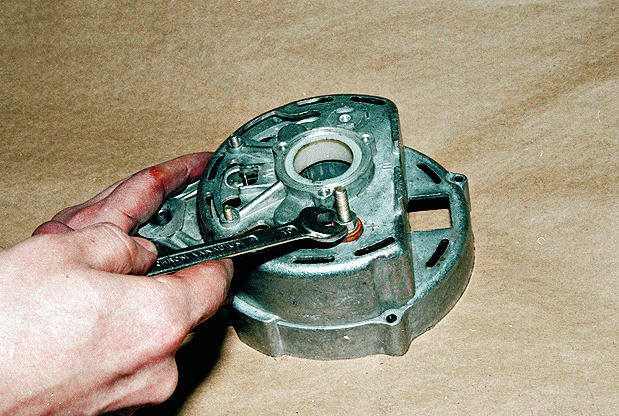

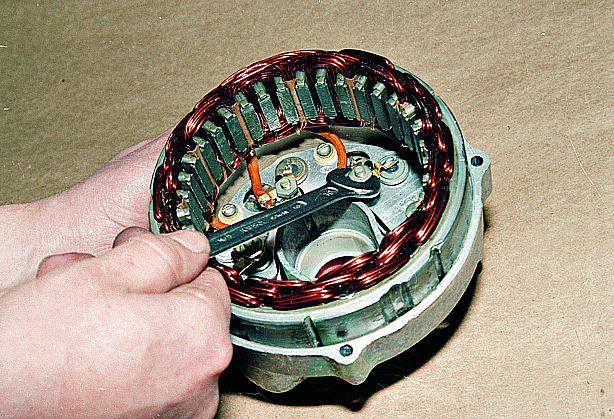

Ключом “на 10” отворачиваем три гайки крепления выводов…

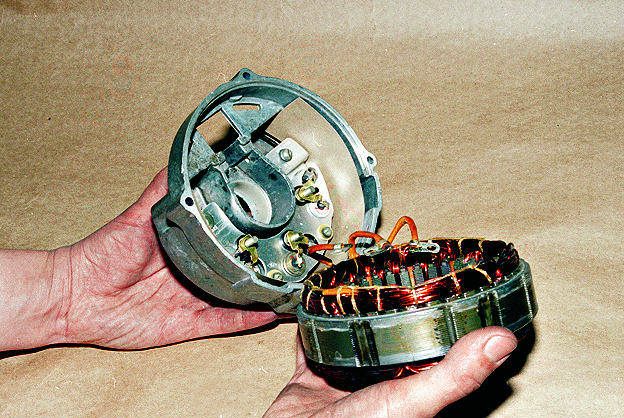

…и вынимаем статор из крышки.

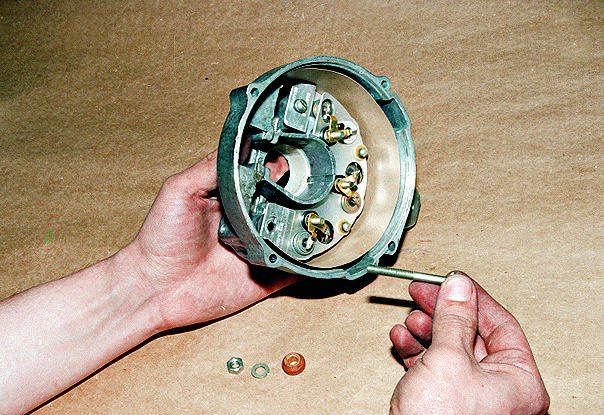

Ключом “на 10” отворачиваем гайку…

…и, сняв изоляционную шайбу, вынимаем контактный болт.

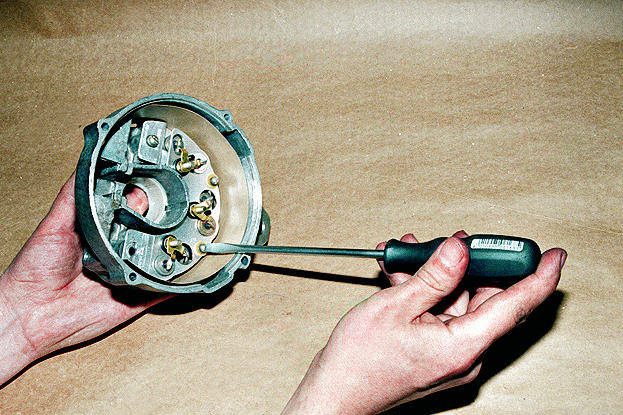

Отворачиваем три винта крепления выпрямительного блока к крышке.

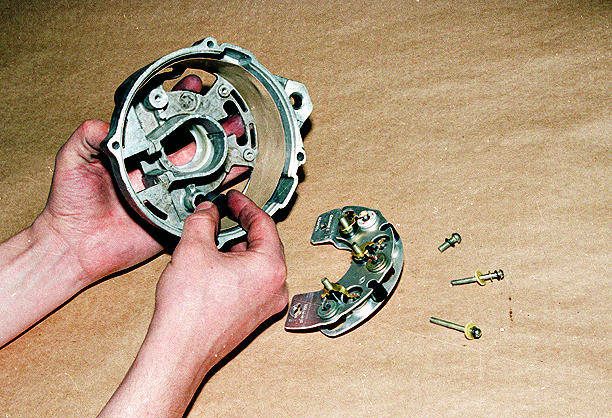

Вынув блок, извлекаем изоляционную втулку.

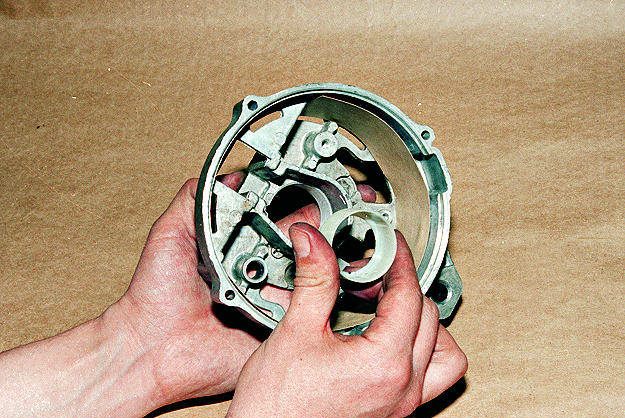

Из задней крышки генератора выпрессовываем пластмассовую втулку подшипника.

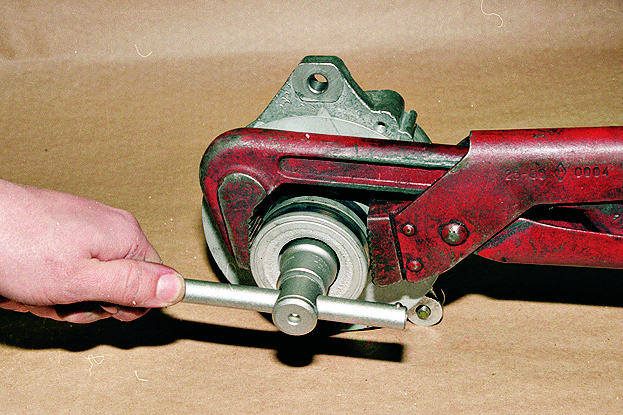

Удерживая шкив генератора газовым ключом, головкой “на 24” отворачиваем гайку.

Дальнейший порядок разборки и проверка генератора см. в разделе Разборка и проверка генератора двигателя ЗМЗ-4062.
