7.10.4. Проверка и замена датчика

 ПОРЯДОК ВЫПОЛНЕНИЯ

Выключив зажигание, отключаем аккумуляторную батарею.

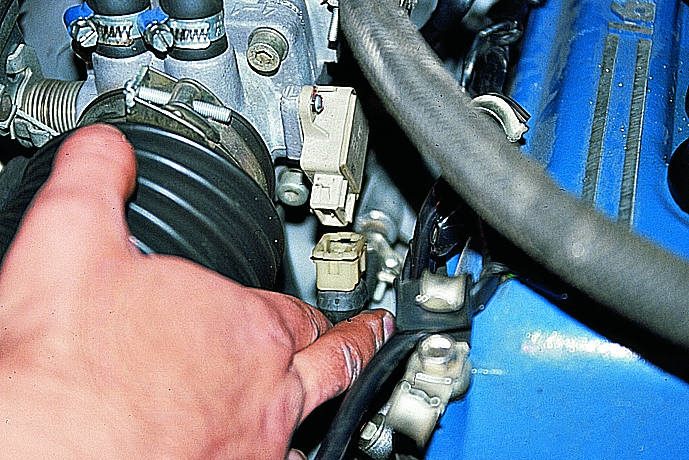

Отсоединяем разъем, предварительно поддев шилом пружинный зажим колодки.

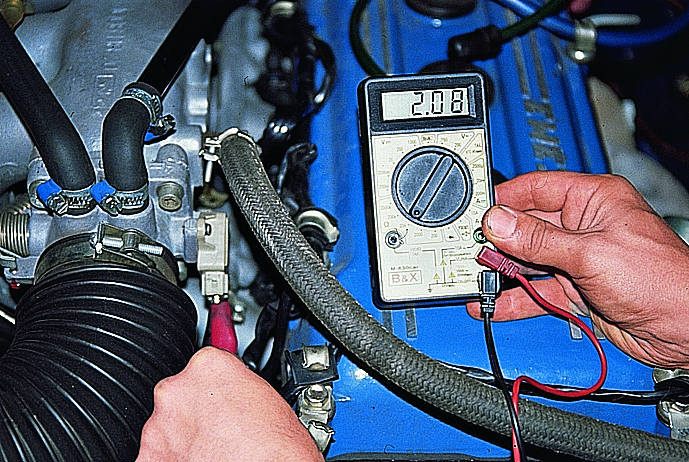

Измеряем сопротивление между выводами “1” и “2”, которое у исправного датчика равно 2 кОм.

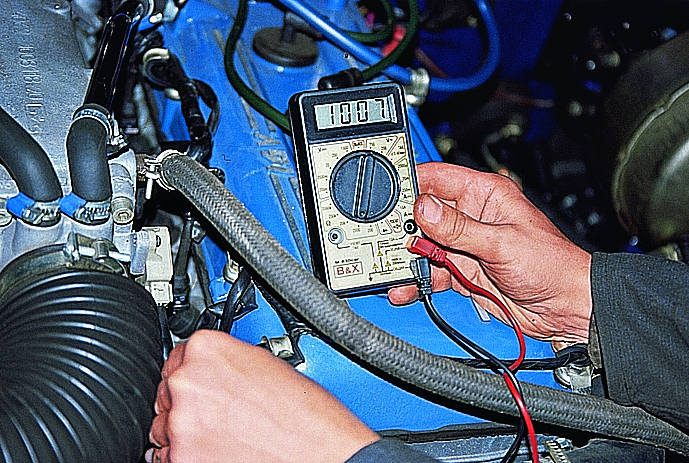

Измеряем сопротивление между выводами “2” и “3”. В открытом положении дроссельной заслонки сопротивление должно быть в пределах 700–1380 Ом.

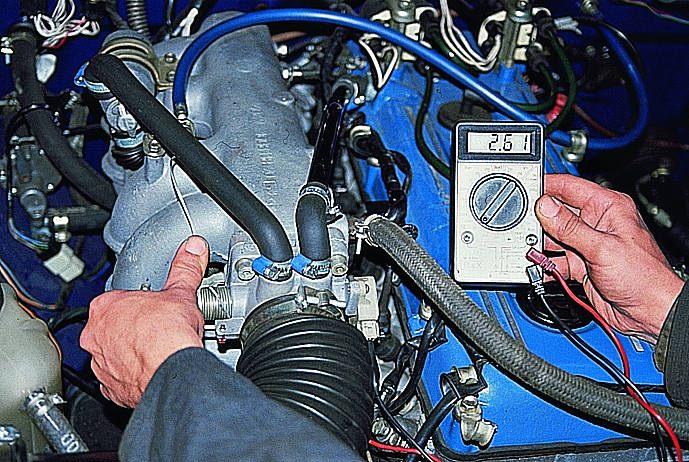

В закрытом положении дроссельной заслонки сопротивление должно быть 2,6 кОм.

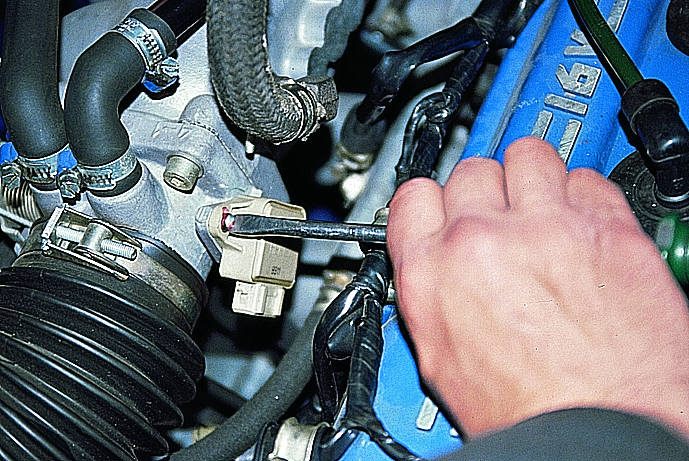

Для замены неисправного датчика отверткой отворачиваем два винта крепления датчика к дроссельному патрубку...

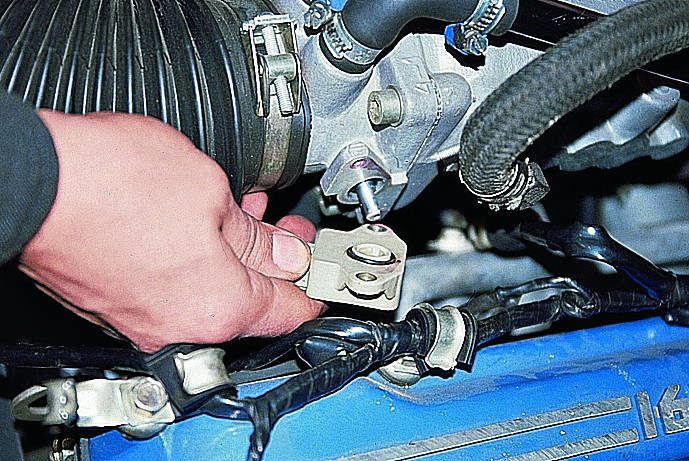

...и снимаем его с оси заслонки.

Устанавливаем датчик положения дроссельной заслонки в обратной последовательности.
