3.11. Снятие и разборка масляного насоса

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем из двигателя масло (см. Замена масла).
Снимаем поддон картера двигателя (см. Замена поддона картера).

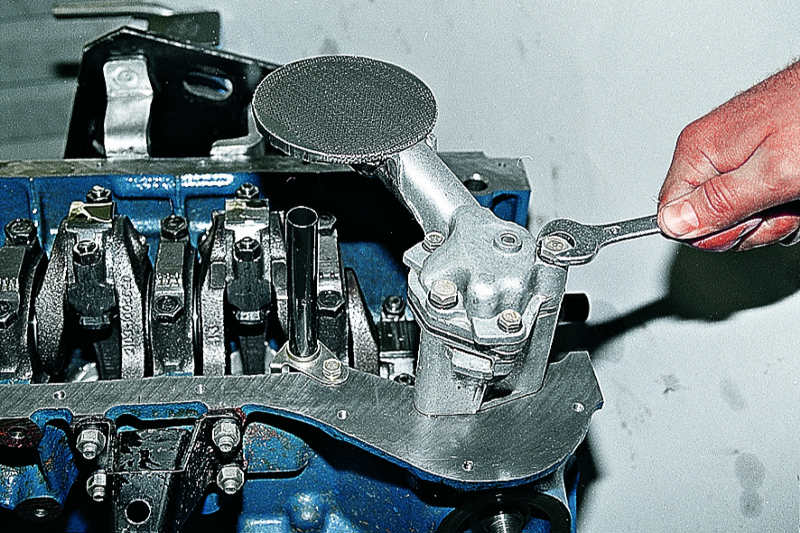

Ключом «на 13» отворачиваем два болта крепления масляного насоса...

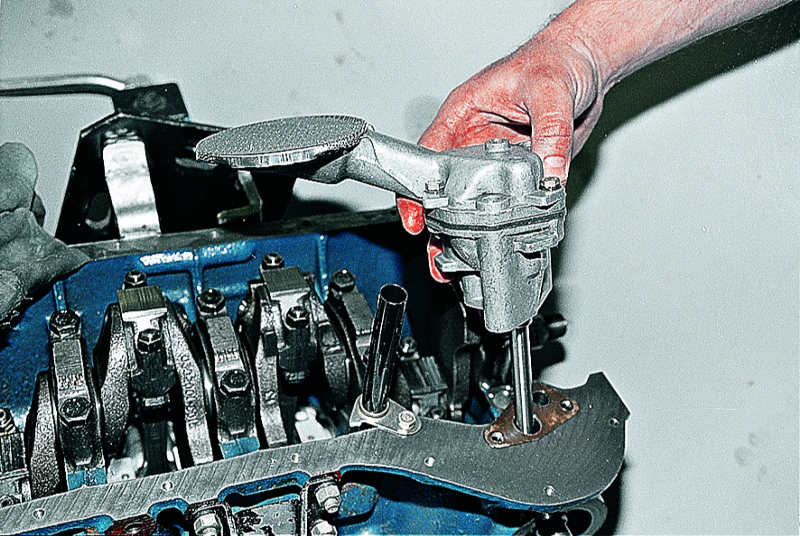

...и снимаем его с двигателя. Между насосом и блоком цилиндров установлена прокладка.

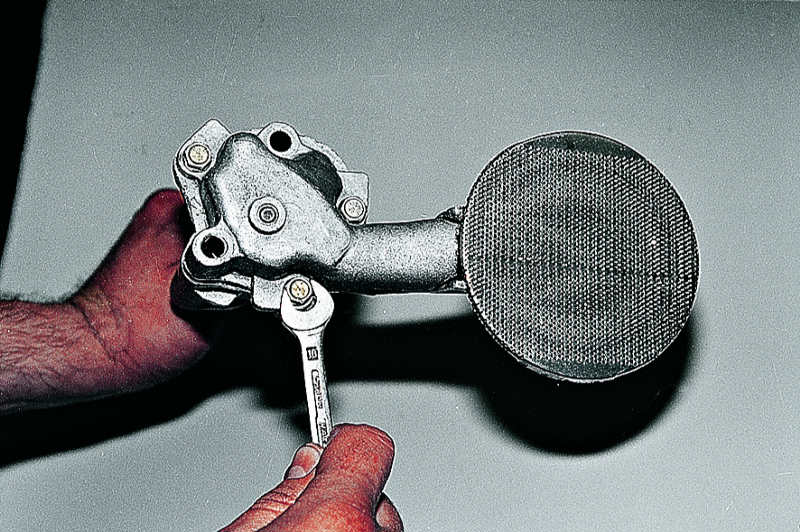

Ключом «на 10» отворачиваем три болта крепления и снимаем с насоса патрубок.

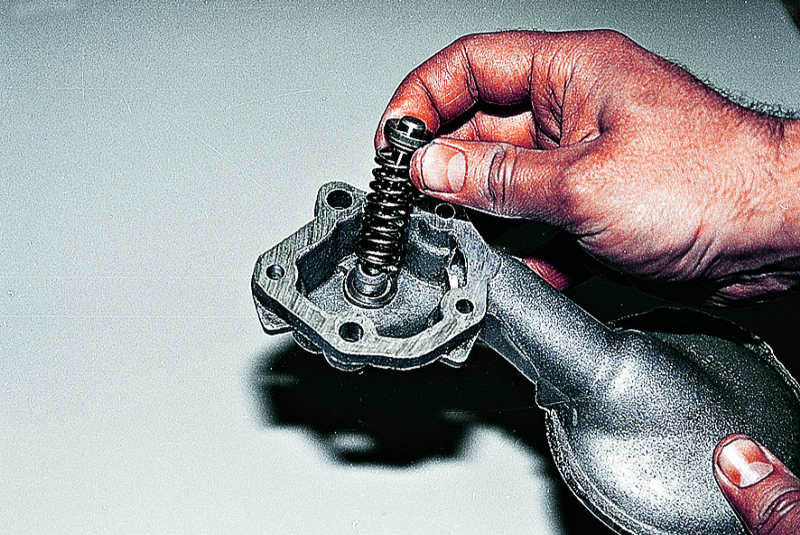

Снимаем с патрубка редукционный клапан с пружиной...

...и упорной шайбой.

Снимаем с насоса крышку.

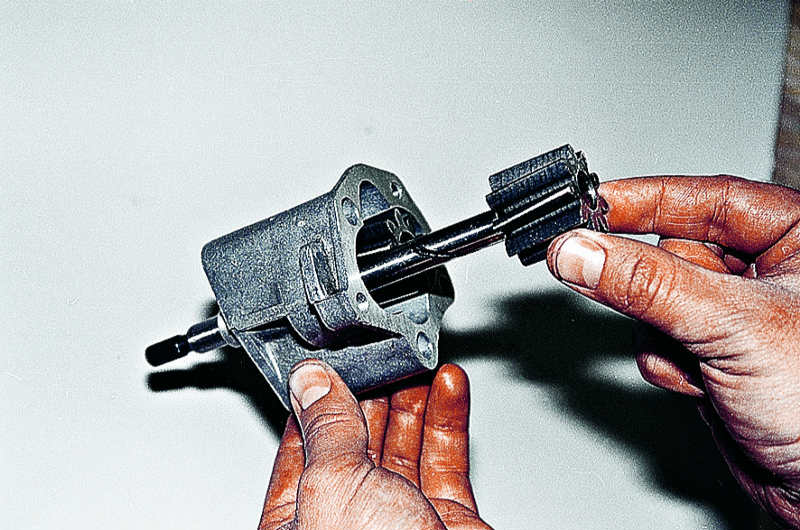

Вынимаем из корпуса ведущую...

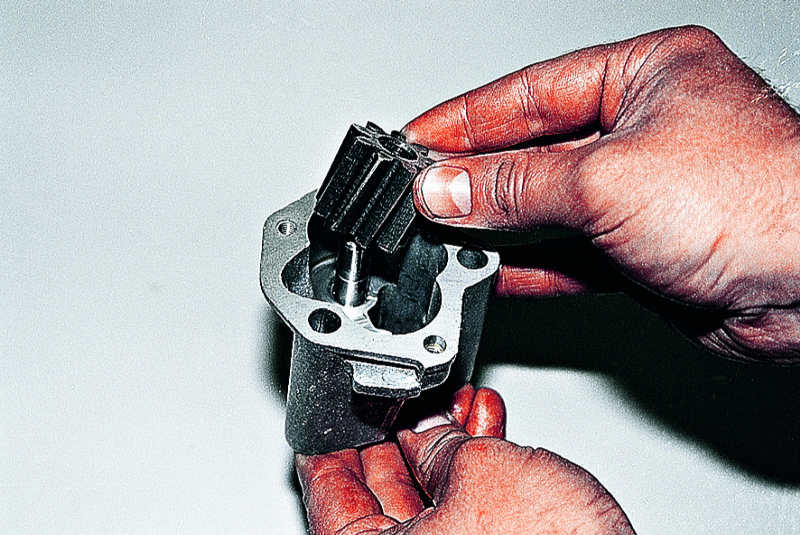

...и ведомую шестерни.

При сильном износе корпуса, крышки и шестерен заменяем насос.
Собираем и устанавливаем насос в обратной последовательности, смазав его детали моторным маслом.
