3.20. Замена поршня

 ПОРЯДОК ВЫПОЛНЕНИЯ

Извлекаем поршень с шатуном из блока цилиндров (см. Замена вкладышей коленчатого вала).

В нижних головках...

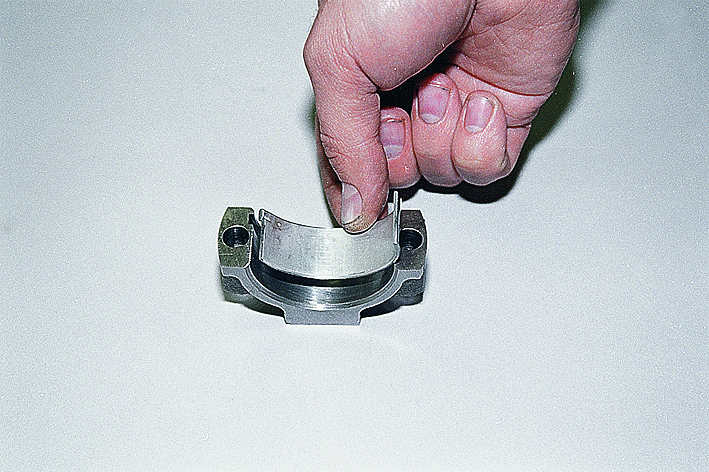

...и крышках шатунов установлены сталеалюминиевые вкладыши.

От проворачивания их удерживают замки, входящие в прорези постелей.

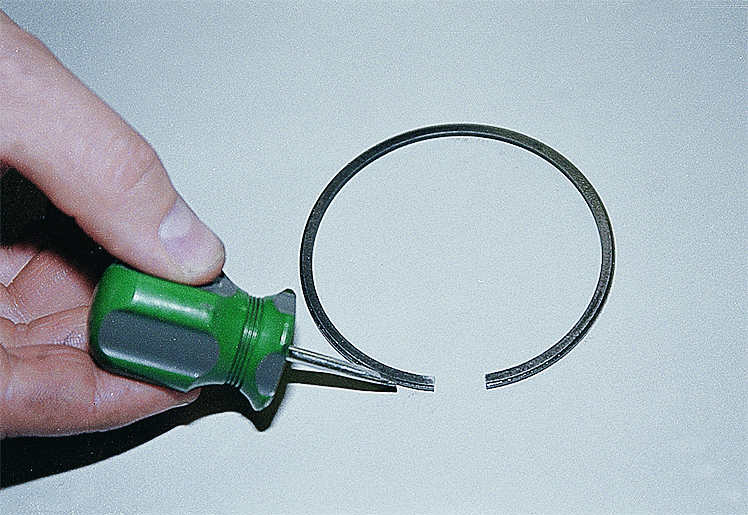

Зажимаем шатун в тиски и, разжимая, снимаем верхнее...

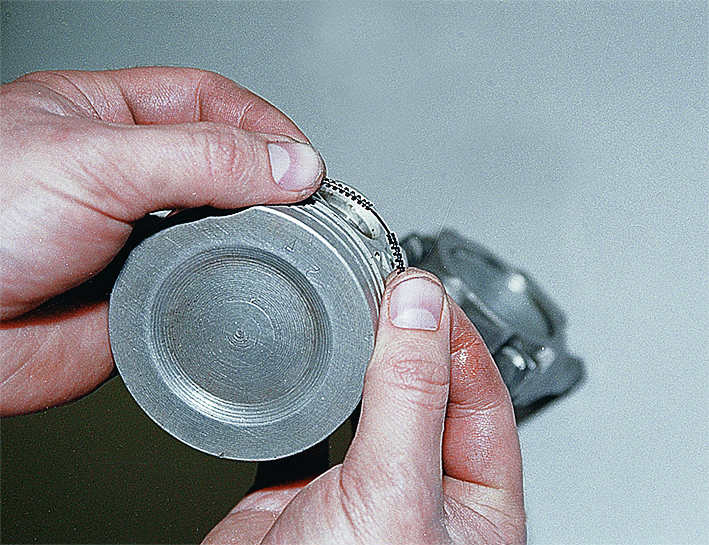

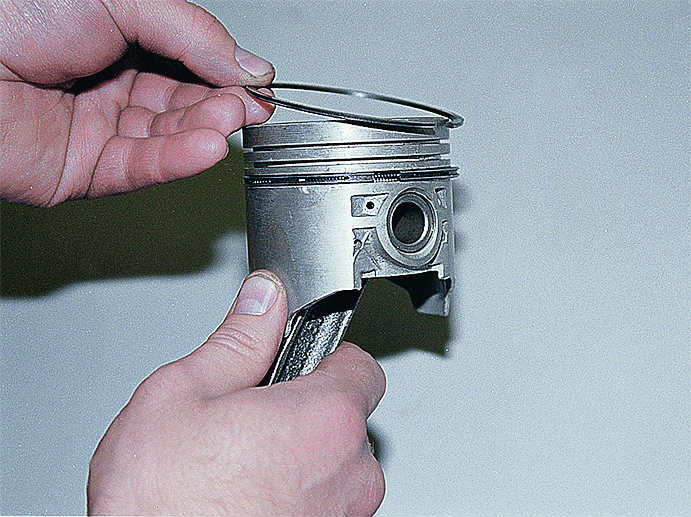

...и нижнее компрессионные кольца. При их последующей установке метка «ВЕРХ» или «ТОР» должна быть направлена к днищу поршня.

Надписи на кольце может и не быть, но нижнее компрессионное кольцо всегда устанавливается фаской вниз.

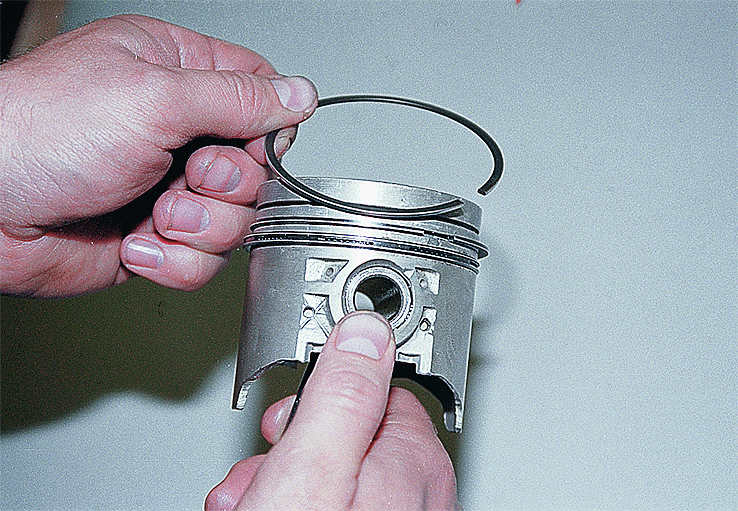

Снимаем маслосъемное кольцо...

...с расширителем.

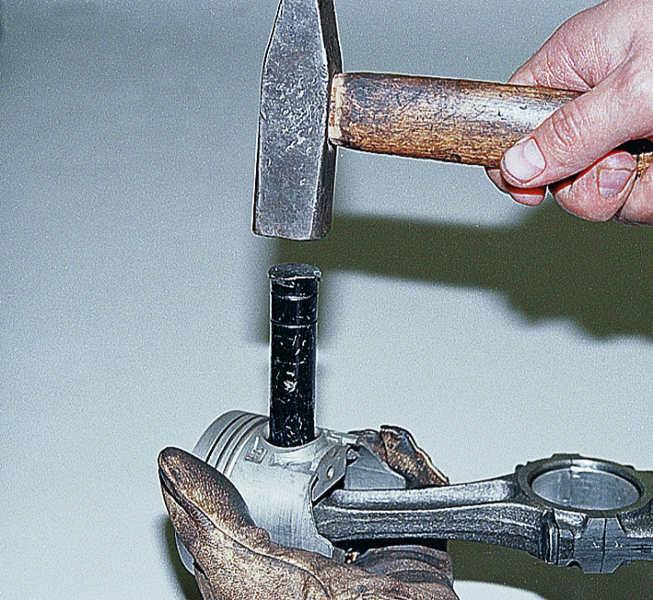

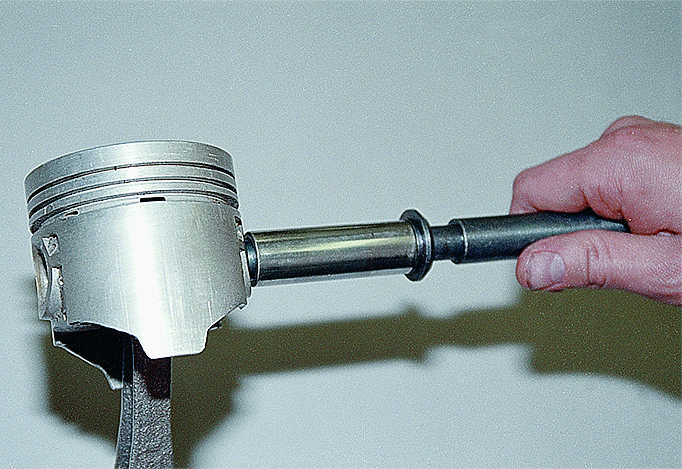

Установив поршень на деревянную оправку с отверстием или удерживая на весу, выбиваем палец.

Собираем шатунно-поршневую группу в обратной последовательности.

Подбираем новый поршень. Класс поршня обозначается буквой, а категория пальца – цифрой (см. таблицу сопрягаемых деталей).

Зазор между поршнем и цилиндром у новых деталей составляет 0,05–0,07 мм. При износе максимально допустимый зазор – 0,15 мм.
Правильно подобранный, смазанный моторным маслом палец должен входить в отверстия поршня под усилием большого пальца руки и не выпадать из поршня в вертикальном положении.

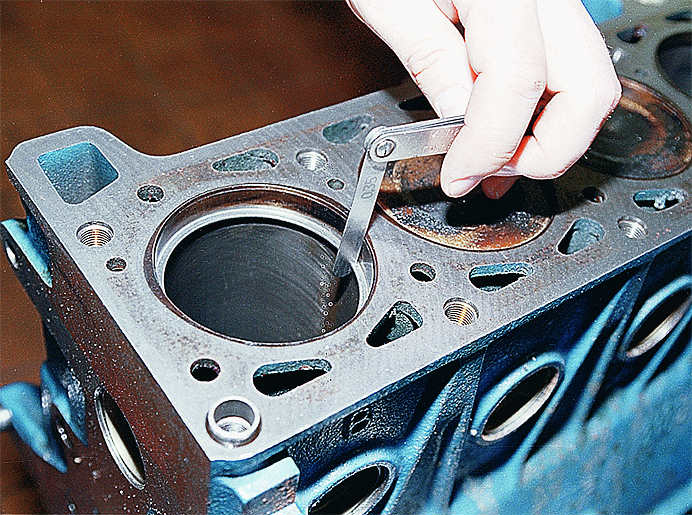

Установив кольцо в цилиндр, набором щупов проверяем зазор в его замке. Он должен быть 0,25–0,40 мм для всех колец. Если зазор повышенный, необходимо заменить кольца.

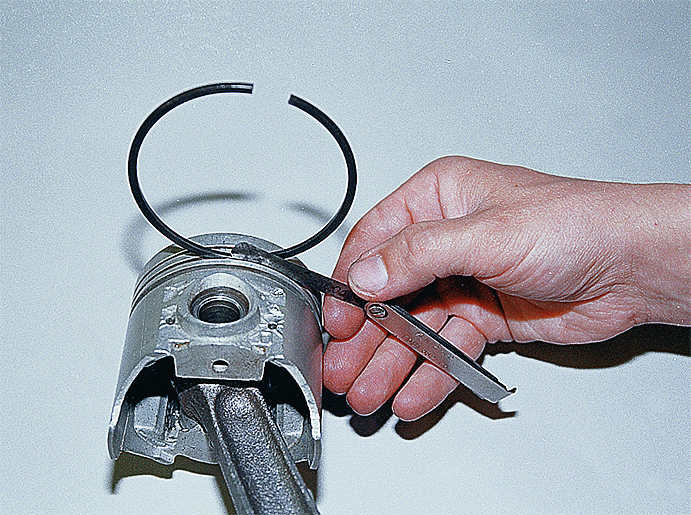

Зазор между кольцом и канавкой поршня проверяем также набором щупов. Для верхнего компрессионного кольца он должен быть 0,045–0,077, нижнего – 0,025–0,057, маслосъемного – 0,020–0,052 мм. Предельно допустимый зазор при износе – 0,15 мм.

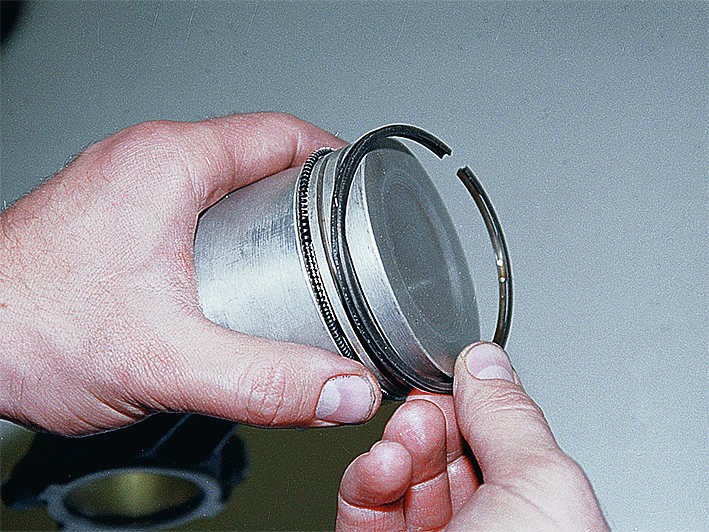

Устанавливаем в поршневые канавки кольца, затем ориентируем их следующим образом:

  • замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого пальца;
  • замок нижнего компрессионного кольца разворачиваем относительно замка верхнего кольца в противоположную сторону;
  • замок маслосъемного кольца ставим на 90° относительно замков других колец. При этом стык его расширителя должен находиться с противоположной стороны замка самого кольца.

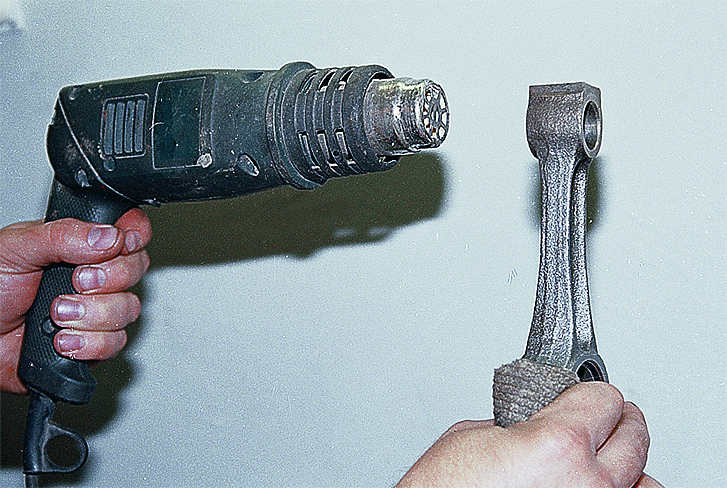

Разогреваем верхнюю головку шатуна до 240°С, зажав его в тисках.

Палец можно предварительно охладить в морозильной камере.

Надеваем на шатун поршень и при помощи оправки быстро запрессовываем палец.

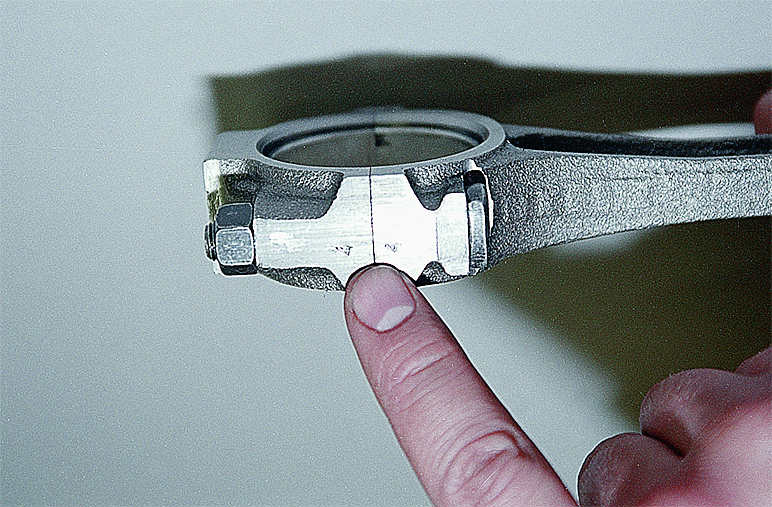

Цифры на шатуне и его крышке, указывающие номер цилиндра, должны находиться с одной стороны и совпадать.

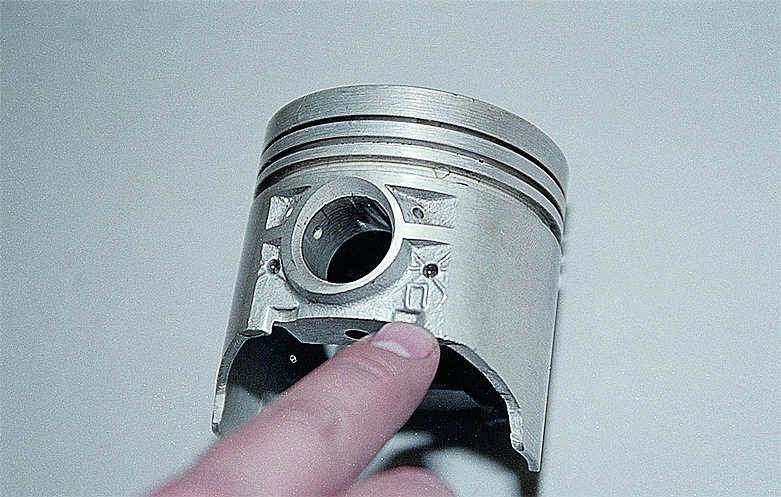

Метка «П» на поршне должна быть направлена к передней части блока цилиндров.
