3.13. Замена натяжителя цепи привода распределительного вала

 ПОРЯДОК ВЫПОЛНЕНИЯ

Натяжитель установлен под выпускным патрубком рубашки системы охлаждения.

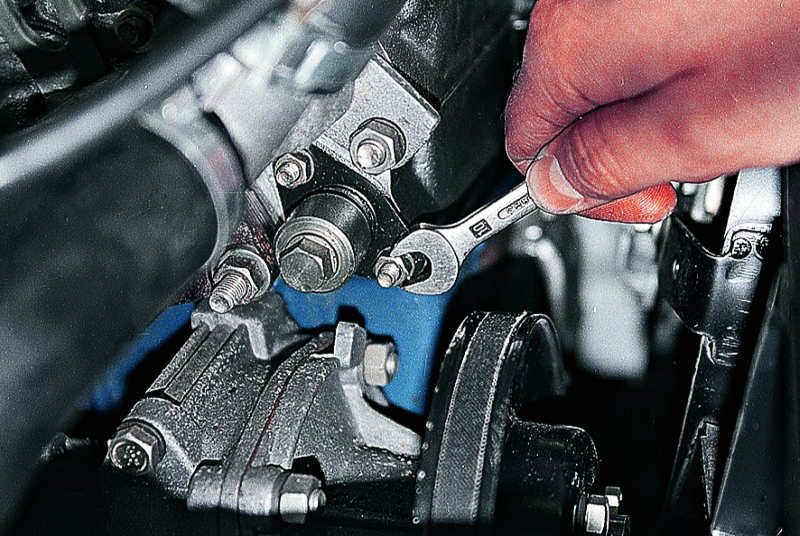

Ключом «на 10» отворачиваем две гайки крепления натяжителя к головке блока цилиндров.

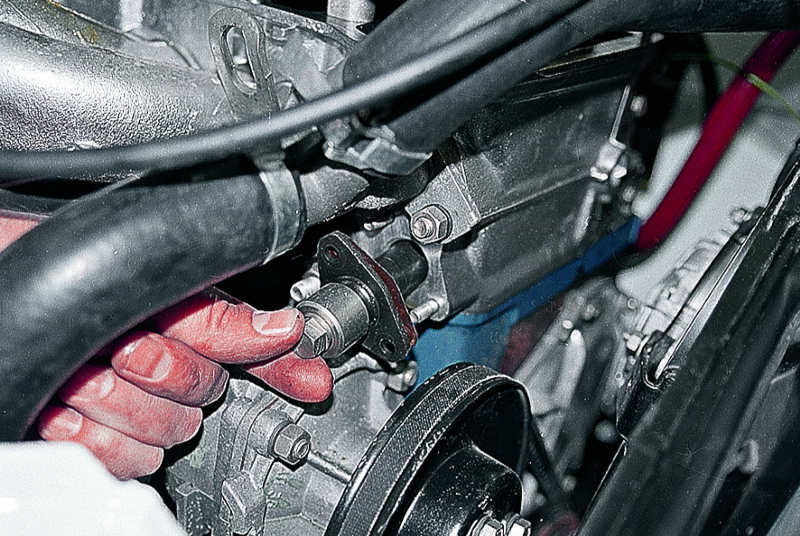

Вынимаем его...

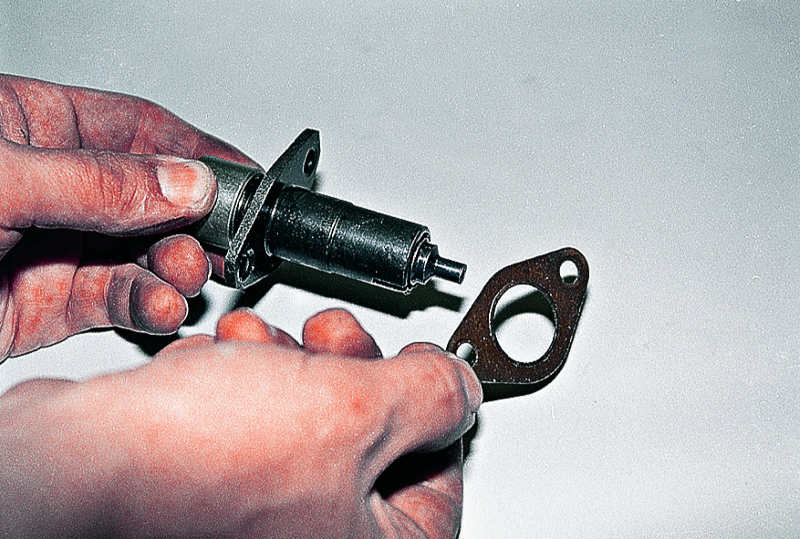

...и снимаем с него уплотнительную прокладку.

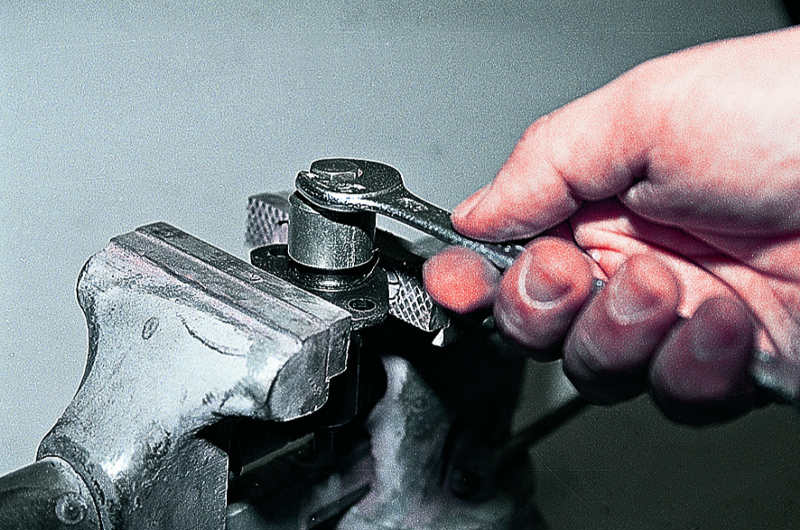

Зажав натяжитель в тисках, ключом «на 13» отворачиваем колпачковую гайку.

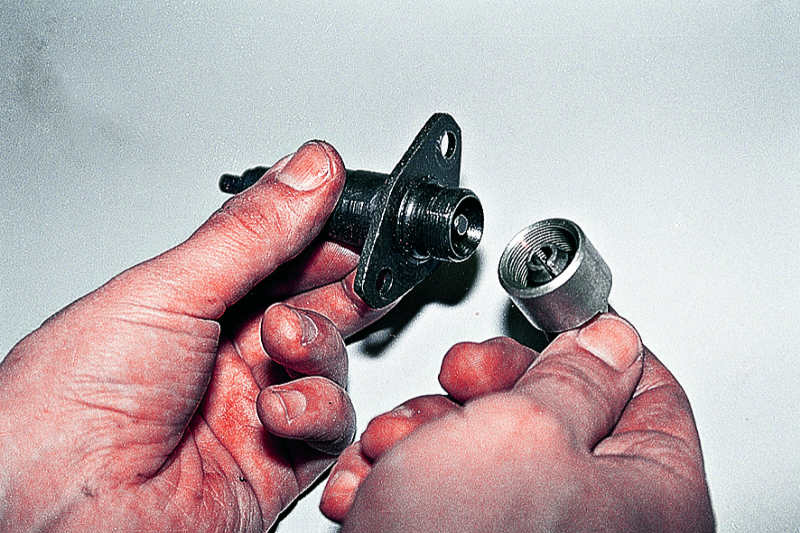

Проверяем исправность цангового зажима. При поломке лапки зажима меняем колпачок или натяжитель в сборе.

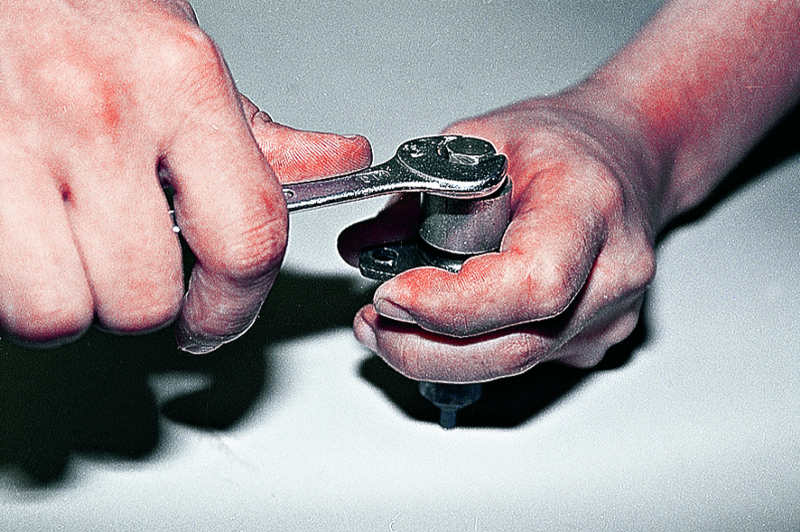

Утапливаем плунжер в корпус натяжителя до упора и, удерживая его в таком положении, затягиваем колпачковую гайку.

Устанавливаем натяжитель в блок цилиндров (при необходимости заменив поврежденную прокладку).

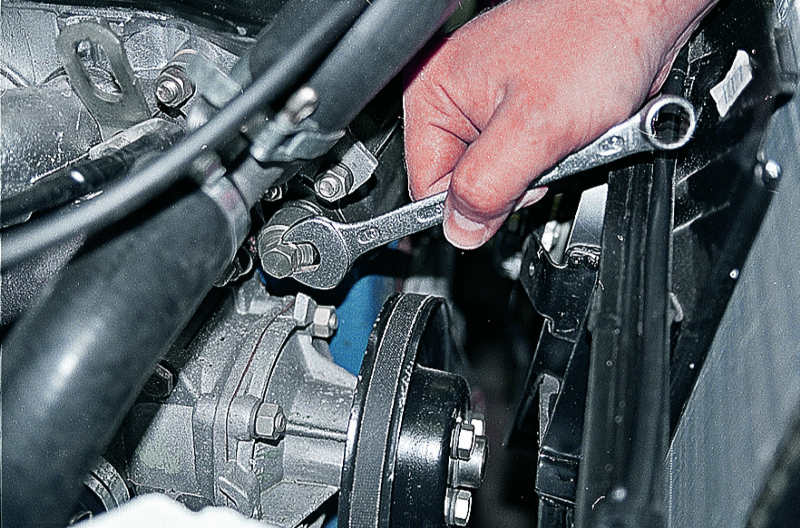

Повернув коленчатый вал по часовой стрелке (чтобы натянулась цепь), ослабляем затяжку колпачковой гайки – «разряжаем» натяжитель – и вновь затягиваем гайку.
