3.7. Замена прокладок впускного и выпускного коллекторов

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работа выполняется на холодном двигателе.
Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем карбюратор (см. Замена карбюратора).

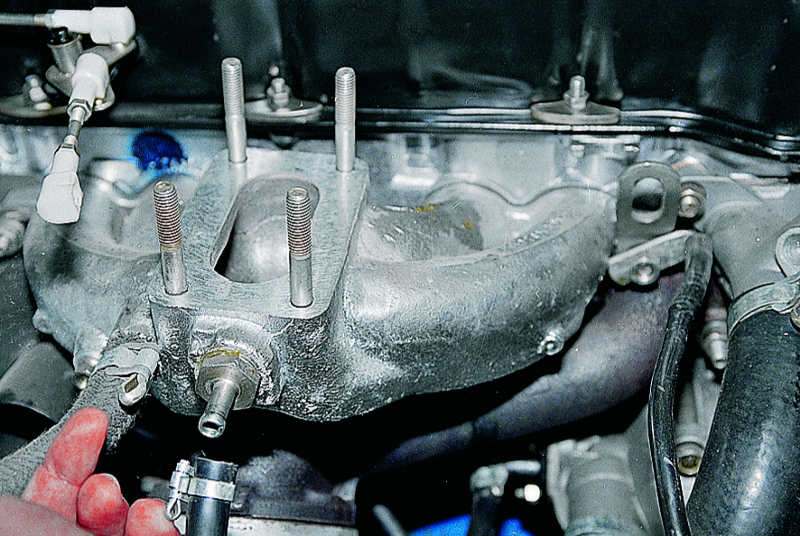

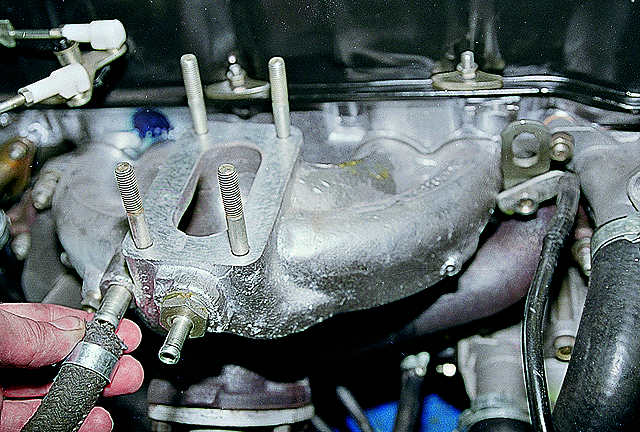

Ослабляем хомут крепления и снимаем шланг отвода охлаждающей жидкости из впускного коллектора,...

...снимаем шланг вакуумного усилителя тормозов.

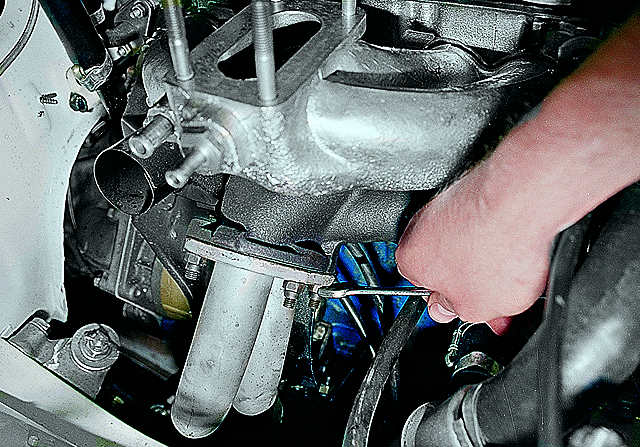

Ключом «на 13» отворачиваем четыре омедненные гайки крепления приемной трубы к выпускному коллектору.

Ключом «на 13» отворачиваем болт крепления приемной трубы к коробке передач и опускаем приемную трубу до упора (см. Замена деталей системы выпуска).

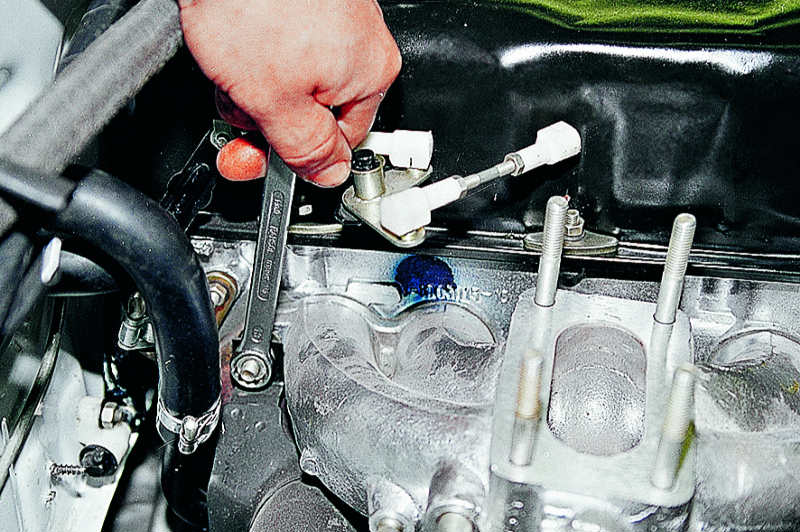

Головкой «на 13» отворачиваем гайку…

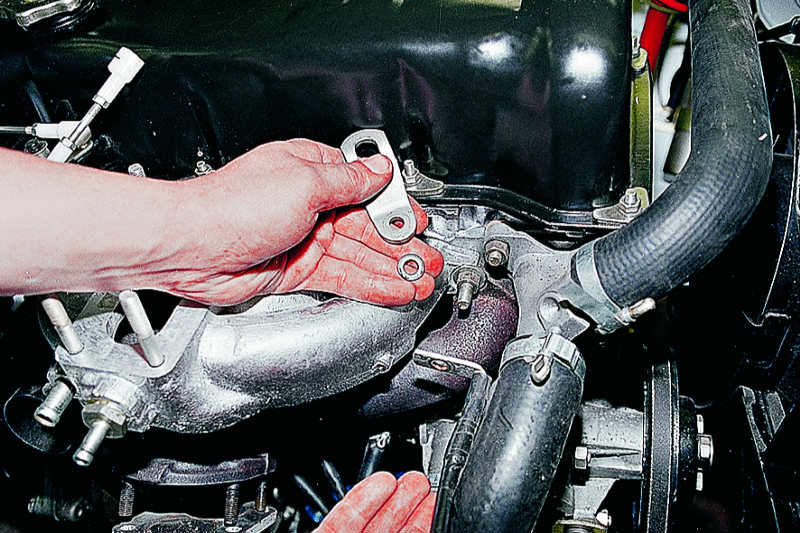

...и снимаем со шпильки «минусовой» провод и рым.

Предварительно сняв шланг с воздухозаборника теплого воздуха, ключом «на 13» отворачиваем нижнюю...

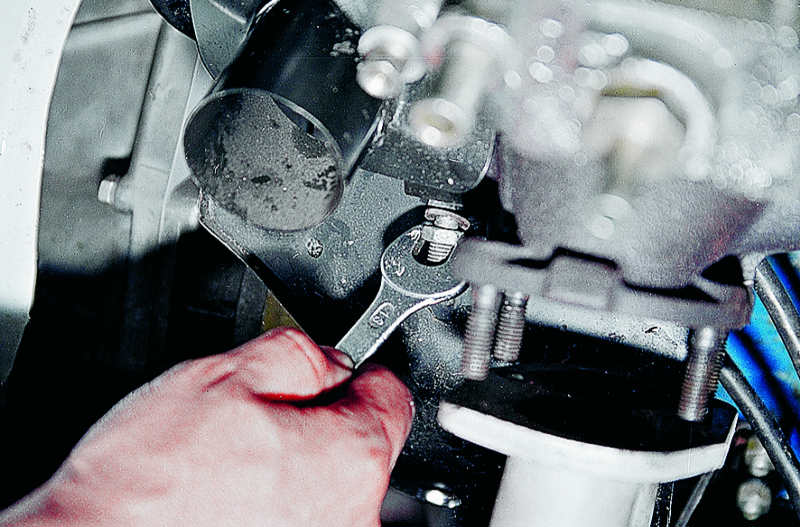

...и верхнюю гайки крепления воздухозаборника.

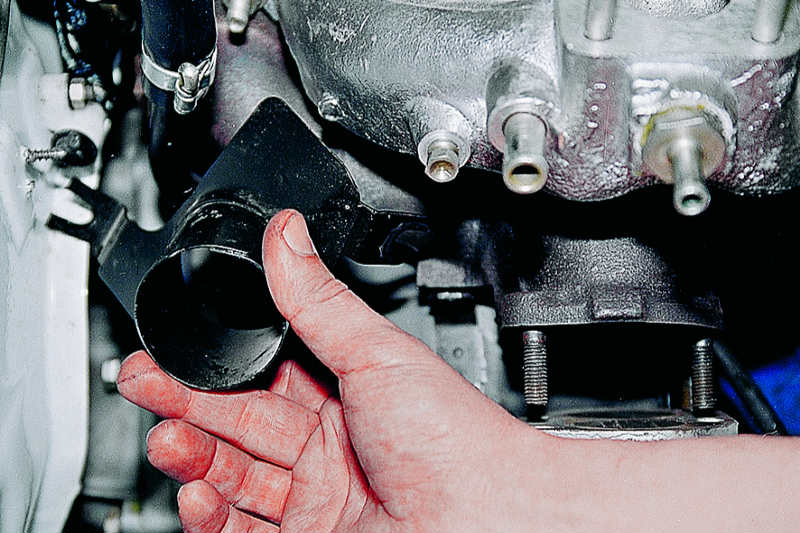

Снимаем воздухозаборник.

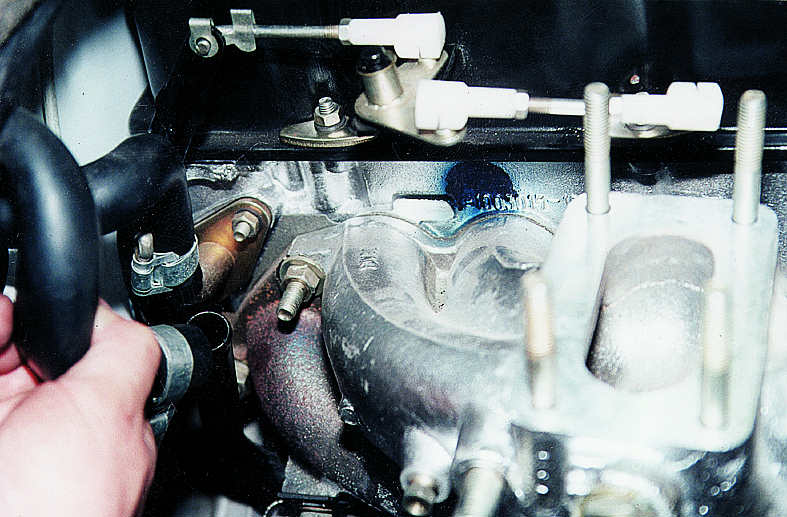

Снимаем с отводящей трубы шланг отвода охлаждающей жидкости из радиатора отопителя.

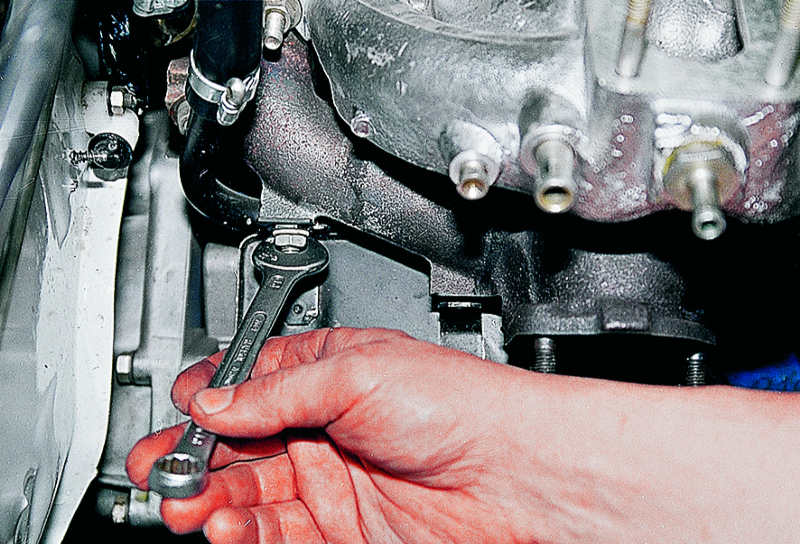

Ключом «на 13» отворачиваем вторую верхнюю гайку крепления...

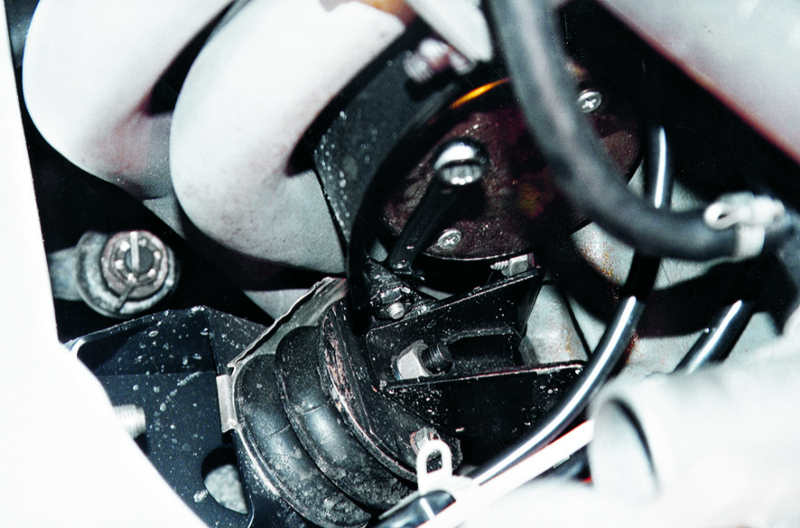

...и ключом «на 10» болт нижнего крепления теплозащитного экрана стартера, и снимаем его (см. Замена стартера).

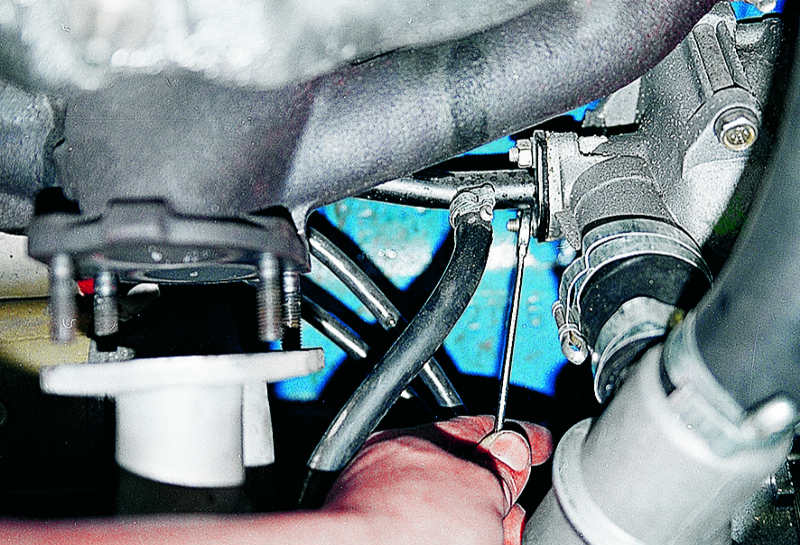

Ключом «на 10» отворачиваем две гайки крепления трубы к насосу охлаждающей жидкости...

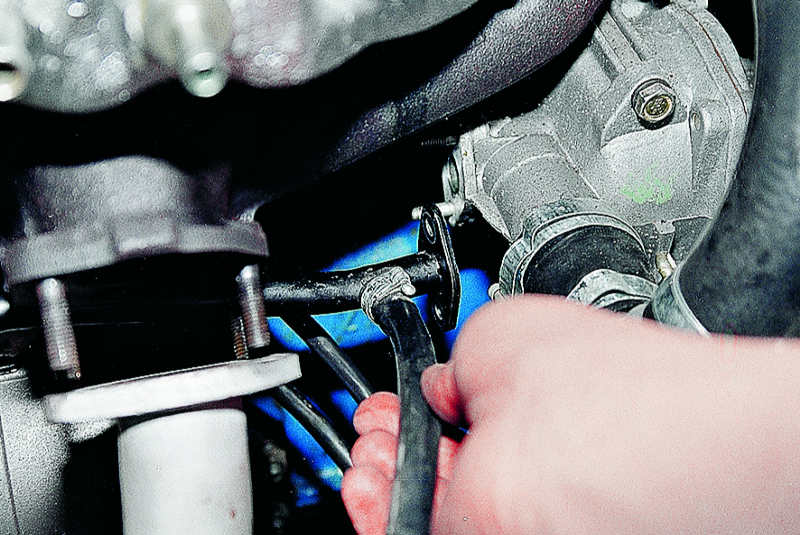

…и снимаем ее. Между трубой и насосом установлена уплотнительная прокладка.

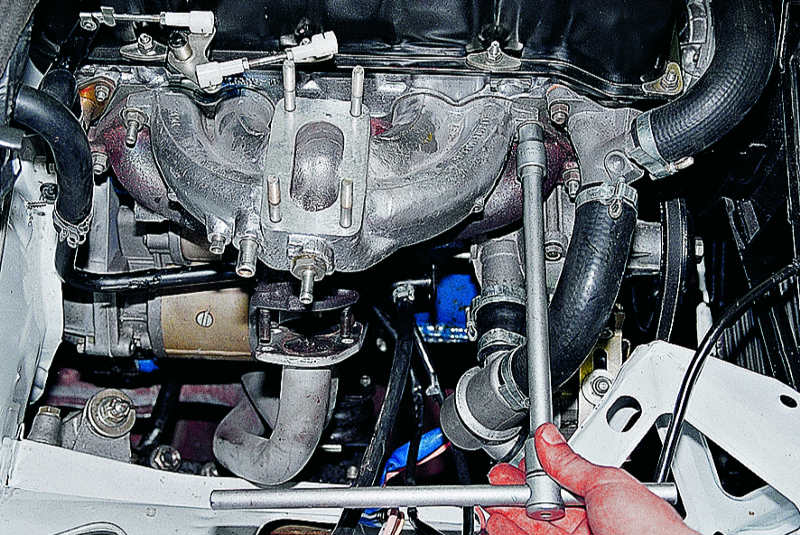

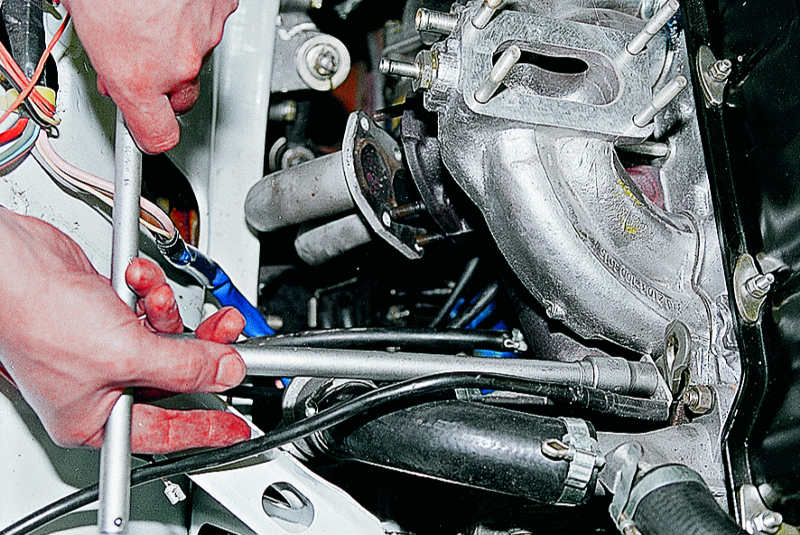

Головкой «на 13» отворачиваем семь гаек крепления коллектора...

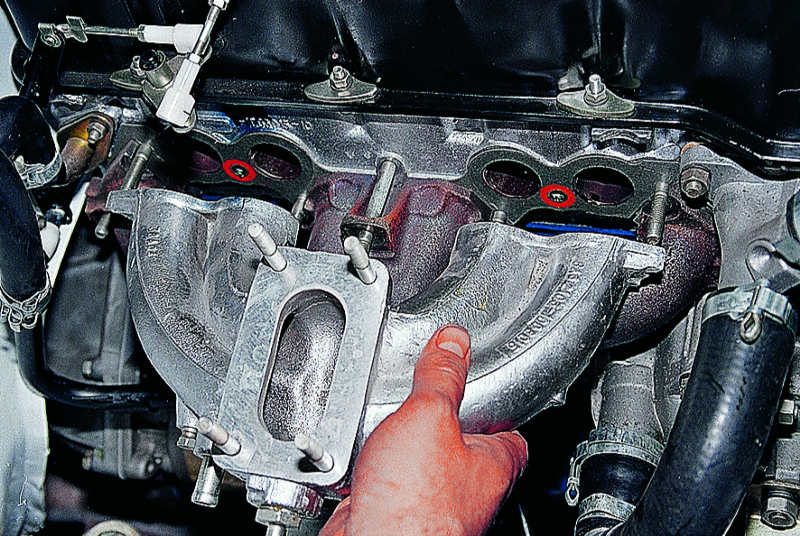

...и снимаем впускной...

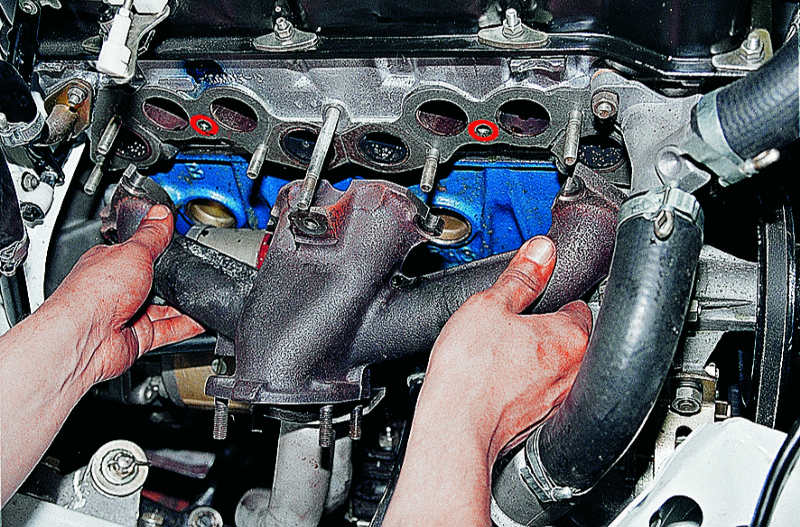

...и выпускной коллекторы.

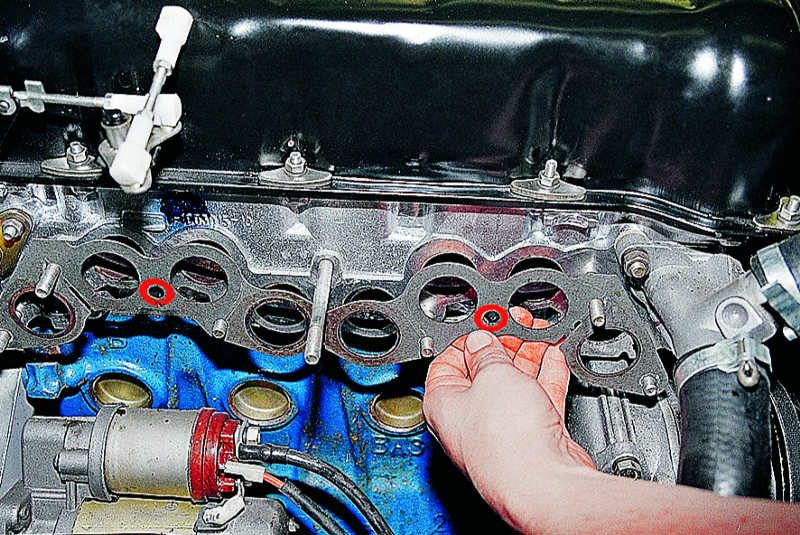

Снимаем со шпилек две прокладки.

Устанавливаем коллекторы в обратной последовательности, заменив прокладки на новые и смазав резьбу шпилек графитной смазкой. Приемную трубу глушителя крепим к коллектору новыми латунными гайками.
