3.8. Замена прокладки головки блока цилиндров

 ПОРЯДОК ВЫПОЛНЕНИЯ

Головку блока цилиндров снимаем с двигателя в сборе с впускным и выпускным коллекторами.
Отсоединяем провод от «минусовой» клеммы аккумуляторной батареи. Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем карбюратор (см. Замена карбюратора).
Снимаем распределитель зажигания с высоковольтными проводами (см. Замена распределителя зажигания).
Снимаем крышку головки блока (см. Замена прокладки крышки головки блока цилиндров).
Снимаем распределительный вал в сборе с корпусом подшипников (см. Замена распределительного вала и рычагов клапанов). Отсоединяем от выпускного коллектора выпускную систему и снимаем трубку отвода охлаждающей жидкости из радиатора отопителя (см. Замена прокладок впускного и выпускного коллекторов).

Снимаем цепь со звездочки распределительного вала.

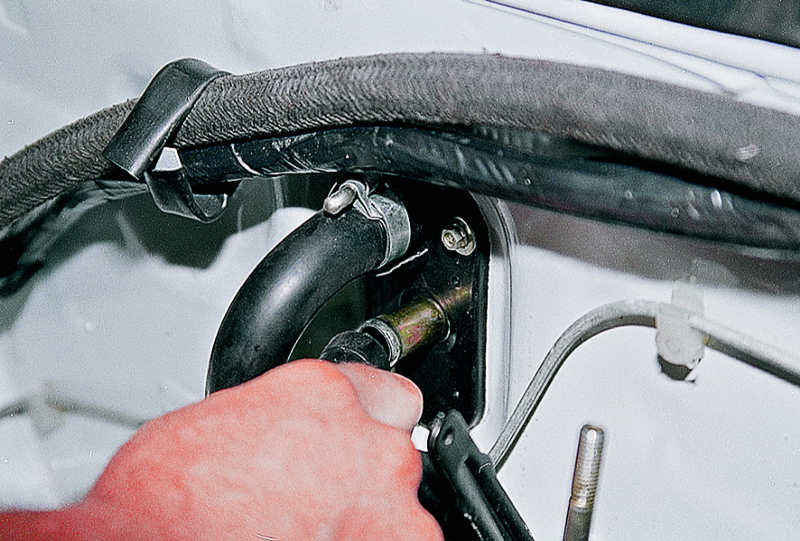

Отсоединяем подводящий шланг от трубы радиатора отопителя.

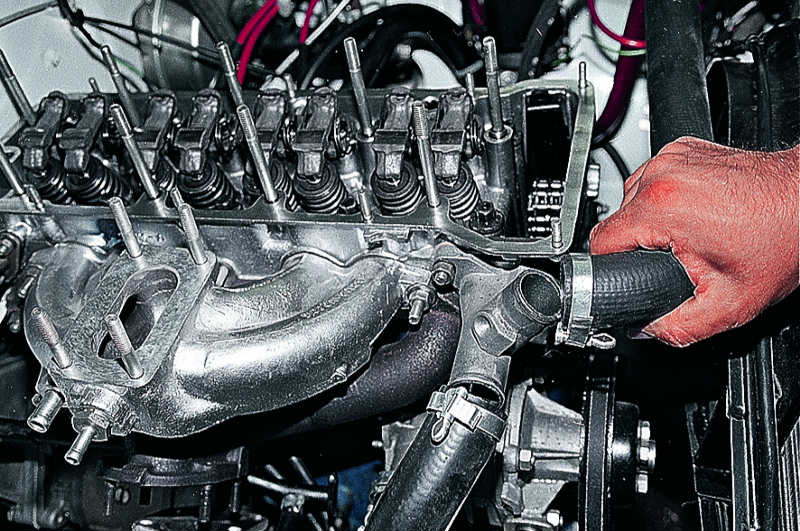

Снимаем шланги с двух патрубков головки блока цилиндров.

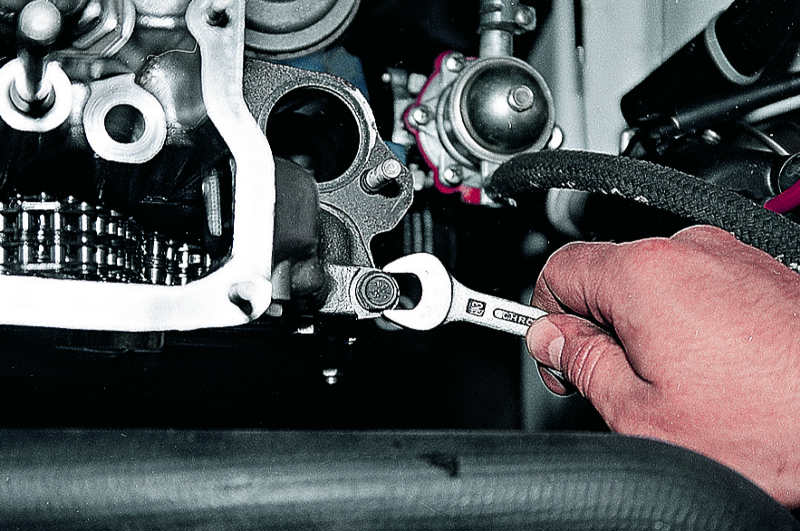

Ключом «на 13» отворачиваем болт крепления головки блока цилиндров около распределителя зажигания.

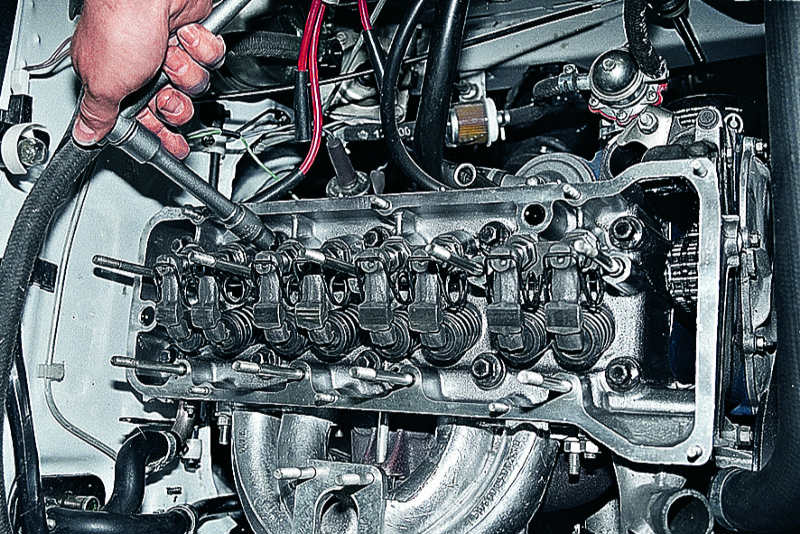

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

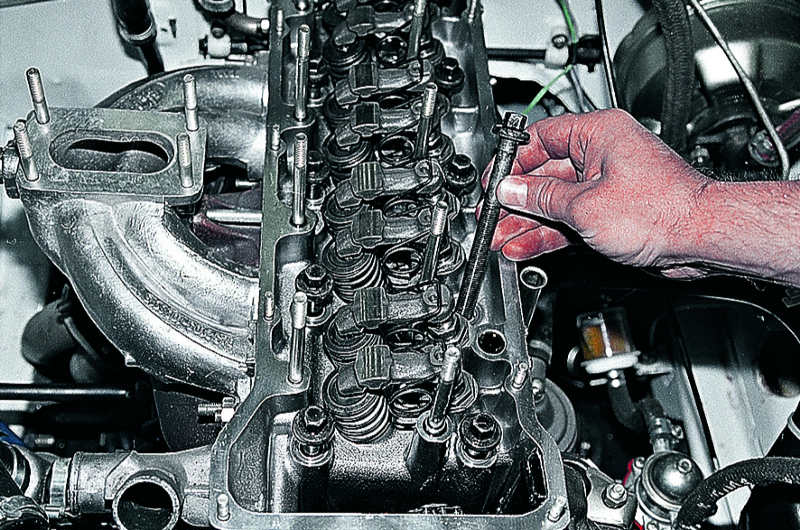

Вынимаем болты из отверстий.

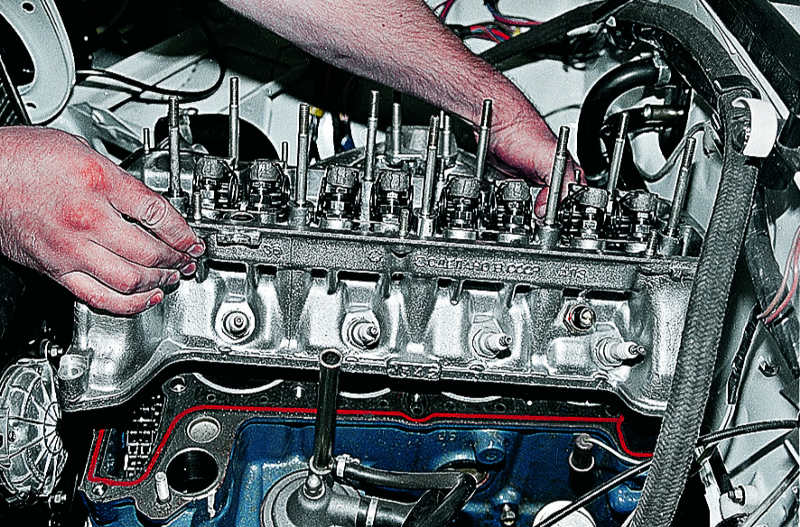

Снимаем головку блока цилиндров в сборе с коллекторами...

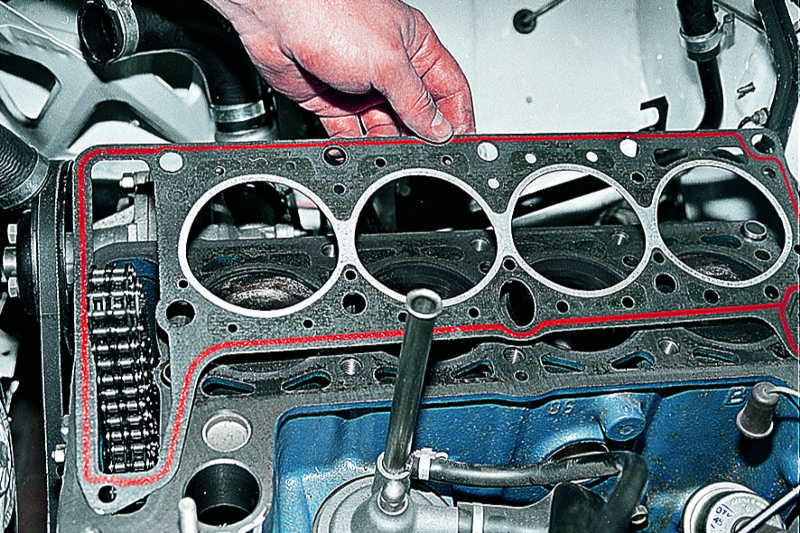

...и прокладку головки блока.

Устанавливаем головку в обратной последовательности. Прокладку головки блока заменяем на новую.

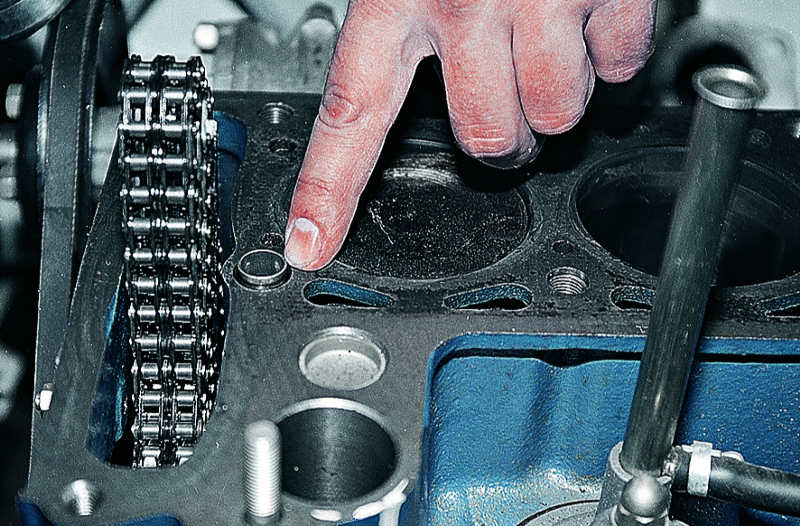

Для центровки прокладки и головки в блоке установлены две втулки.

Затягиваем болты головки блока в два приема. Сначала болты №№ 1–10 затягиваем моментом 33,3–41,16 Н.м, а затем подтягиваем их моментом 95,9–118,3 Н.м. Последним затягиваем болт № 11 моментом 30,6–39 Н.м.

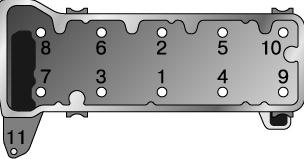

Порядок затягивания болтов крепления головки блока цилиндров на двигателях 2103, 2106.
