2.9.20.6. Снятие и установка водяного насоса

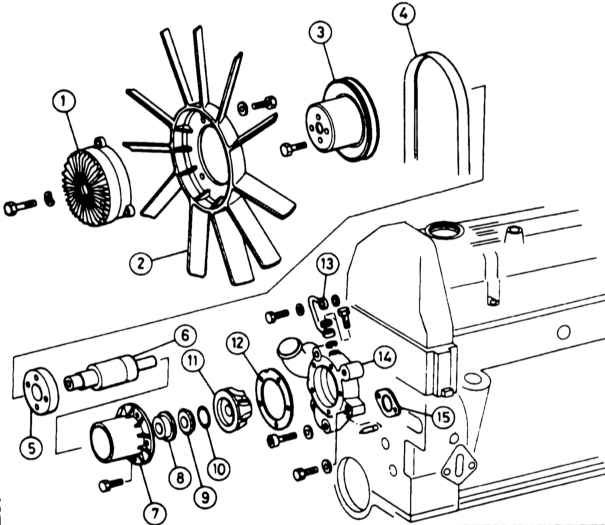

Водяной насос и вентилятор с электромагнитной муфтой

1 — электромагнитная муфта 2 — вентилятор 3 — шкив 4 — приводной ремень 5 — ступица 6 — вал и подшипники 7 — кожух 8 — скользящие кольцевые уплотнения	9 — стопорное кольцо 10 — прокладочное кольцо 11 — крыльчатка 12 — прокладка 13 — кожух 14 — корпус насоса 15 — прокладка

ПОРЯДОК ВЫПОЛНЕНИЯ

Слейте жидкость из системы охлаждения. На двигателях с магнитной муфтой привода вентилятора снимите радиатор. Ослабьте установочные и регулировочные болты генератора, сдвиньте его к двигателю и освободите приводной ремень на шкивах. Если ремень генератора необходимо снять полностью на моделях с гидроусилителем рулевого управления, системой кондиционирования воздуха (компрессором), сначала нужно снять ремни соответствующих агрегатов. На моделях с магнитной муфтой вентилятора заблокируйте насос и отверните центральный болт, затем снимите вентилятор и выверните болты шкива из водяного насоса. Заблокируйте шкив при помощи отвертки, вставленной между центральным валом и головкой одного из болтов. На моделях с вязкостной муфтой привода вентилятора отверните болты и снимите вентилятор и шкив с водяного насоса. Отверните болты и извлеките водяной насос из кожуха на передней поверхности блока цилиндров. Очистите сопрягающиеся поверхности водяного насоса и кожуха. Установка осуществляется в последовательности, обратной снятию. Поставьте новую прокладку и затяните болты указанным моментом. Залейте жидкость в систему охлаждения и натяните приводной ремень.
