2.9.20.7. Ремонт водяного насоса

В случае неисправности водяного насоса лучше всего заменить его целиком. Однако можно ограничиться заменой уплотнения и вала с подшипником.

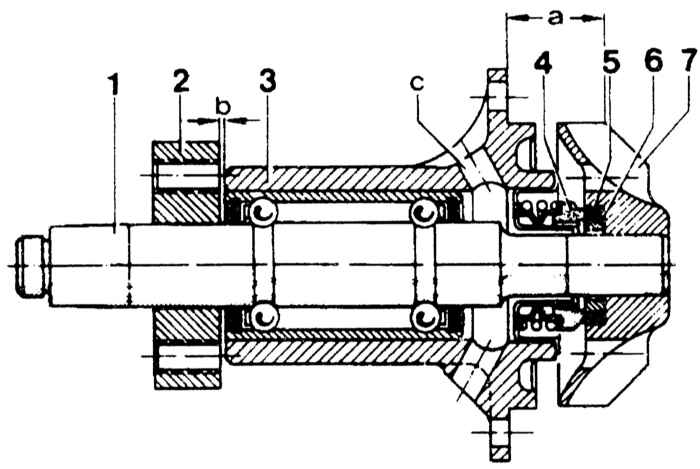

Поперечный разрез водяного насоса

a = 25,8 – 26,2 (22,8 – 23,2) мм
b = 2,0 мм

1 — вал и подшипники (на рисунке насос показан с электромагнитным вентилятором; вал с вентилятором с вязкостной муфтой длиннее) 2 — ступица 3 — кожух	4 — скользящие кольцевые уплотнения 5 — прокладочное кольцо 6 — стопорное кольцо 7 — крыльчатка

ПОРЯДОК ВЫПОЛНЕНИЯ

Закрепите водяной насос в отрезке металлической трубы, направляя крыльчатку вверх; затем, пользуясь выколоткой из мягкого металла, выпрессуйте вал через крыльчатку, а вал с подшипниками — через корпус насоса. Снимите крыльчатку. Выпрессуйте скользящее кольцевое уплотнение при помощи выколотки, направленной с внешнего конца насоса. Снимите центральное и прокладочное кольца с крыльчатки. Очистите корпус насоса и крыльчатку керосином и вытрите насухо.Имейте в виду, что вал и подшипники вместе со ступицей вентилятора и уплотнительными деталями должны обязательно заменяться новыми. Закрепите корпус насоса с крыльчаткой, направленной вниз, затем поставьте оправку (отрезок металлической трубы) на внешнюю дорожку качения подшипника и запрессуйте новый вал и подшипник так, чтобы дорожка качения была вровень с концом копруса. Поставьте корпус насоса с крыльчаткой, направленной вверх, и смажьте уплотнительной пастой гнездо кольцевого уплотнения в корпусе. При помощи оправки (металлической трубки) запрессуйте кольцевое уплотнение под прямым углом в корпус. Поставьте новое прокладочное кольцо на упорное кольцо. Затем смажьте прокладочное кольцо пастой для тормозного цилиндра и запрессуйте кольцо в крыльчатку скошенной стороной вперед. Очистите вал, гнездо в крыльчатке и уплотнительные поверхности, затем поставьте вал на опору и напрессуйте крыльчатку вровень с концом вала. Проверьте размер «а» (см. иллюстрацию Поперечный разрез водяного насоса). Нагрейте новую ступицу вентилятора до синего цвета (примерно до 300°С). Очистите вал и при помощи двухмиллиметровой металлической проставки установите ступицу. Поставьте ступицу на оправку (металлическую трубку), вставьте вал и запрессуйте его до регулировочной прокладки. Подождите, пока ступица плотно охватит вал, затем окуните ее в поду и удалите проставку.
